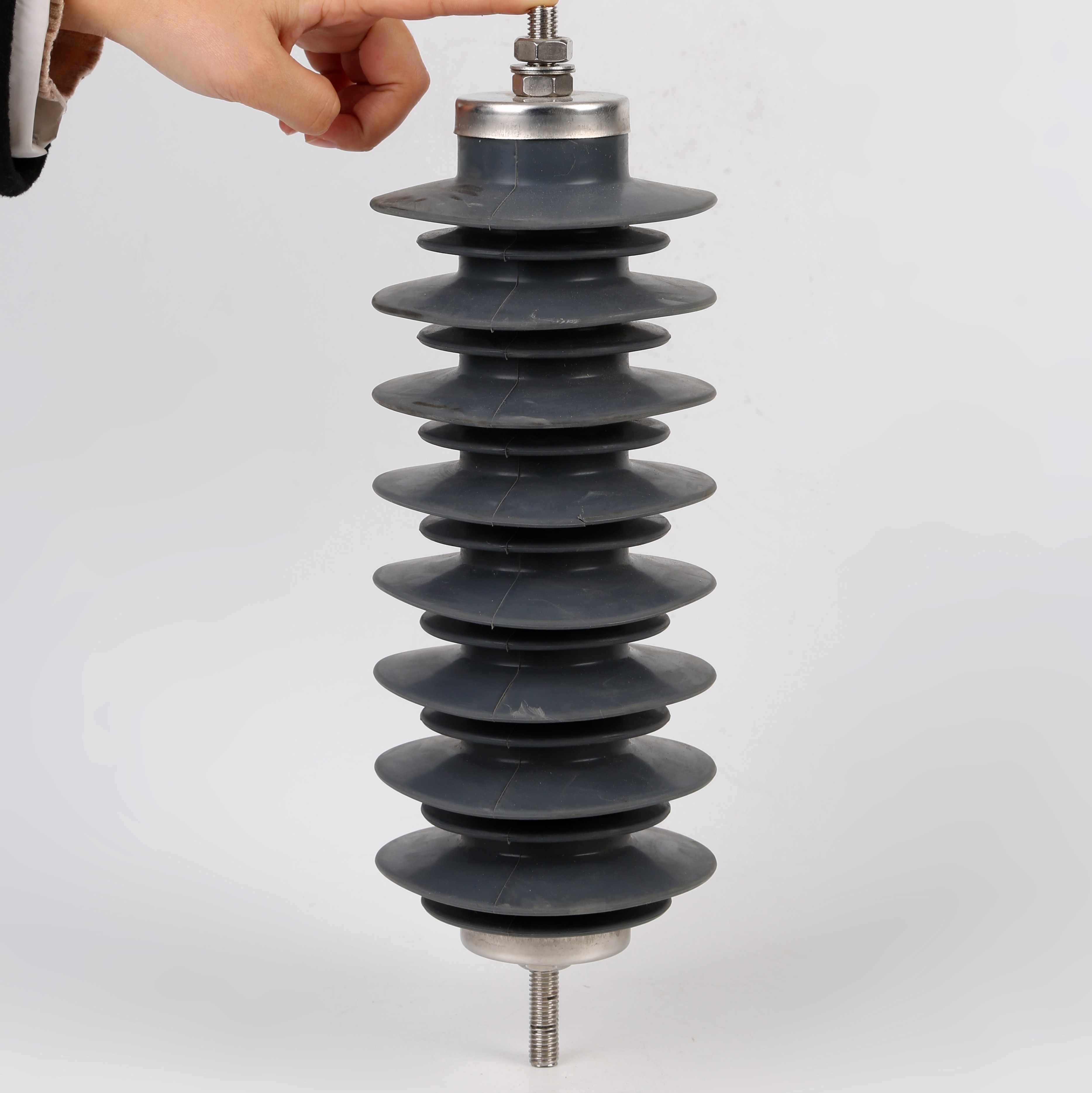

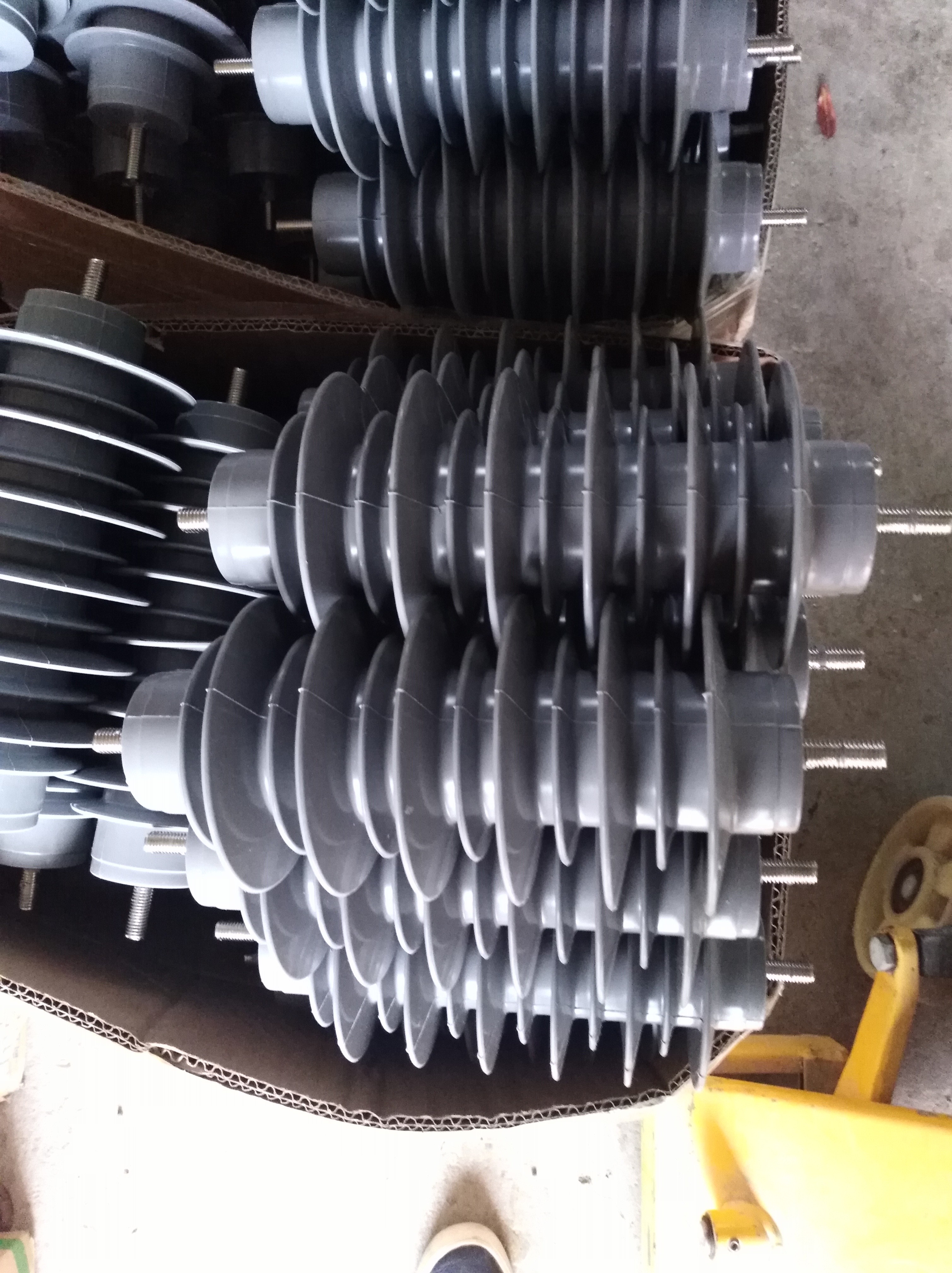

24 KV Gapless Surge Arrester High Voltage In Substation Transmission Line

This component models a gap-less metal oxide surge arrester. Ten komponent modeluje pozbawiony szczelin ogranicznik przepięć tlenku metalu. The user may enter the IV characteristic directly, read the IV data from and external file, or the default characteristic may be used. Użytkownik może bezpośrednio wprowadzić charakterystykę IV, odczytać dane IV z pliku zewnętrznego lub użyć charakterystyki domyślnej.

The Metal Oxide Surge Arrestor is modeled as a non-linear resistor in series with a variable voltage source. Ogranicznik przepięć tlenkowych jest modelowany jako nieliniowy rezystor szeregowo ze zmiennym źródłem napięcia. The resistance of the branch is changed piece-wise linearly over the complete operating region. Rezystancja gałęzi jest zmieniana liniowo w całym obszarze roboczym. As the conductance changes to G1, G2, G3, etc., the series voltage source is correspondingly modified to E1, E2, E3, etc. respectively. Gdy przewodność zmienia się na G1, G2, G3 itd., Szeregowe źródło napięcia jest odpowiednio modyfikowane odpowiednio na E1, E2, E3 itd. See Switching and Non-Linear Elements for more details. Aby uzyskać więcej informacji, zobacz Przełączanie i elementy nieliniowe. Interpolation techniques are used for switching between linear pieces of the IV characteristic for best accuracy. Techniki interpolacji są używane do przełączania między liniowymi elementami charakterystyki IV w celu uzyskania najlepszej dokładności.
