| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | XK |
| Orzecznictwo: | ISO9001 / GB / IEC |
| Numer modelu: | FN12 |
| Minimalne zamówienie: | 1 kawałek/sztuk |
| Cena: | Negotiation |
| Szczegóły pakowania: | |
| Możliwość Supply: | |
| Max. Napięcie: | standardowe: | ||
|---|---|---|---|
| Prąd znamionowy: | Napięcie znamionowe: | ||
| : | Słowa kluczowe: | ||
| Port: | Ningbo | ||
| High Light: | load break isolator,load disconnect switch |
||

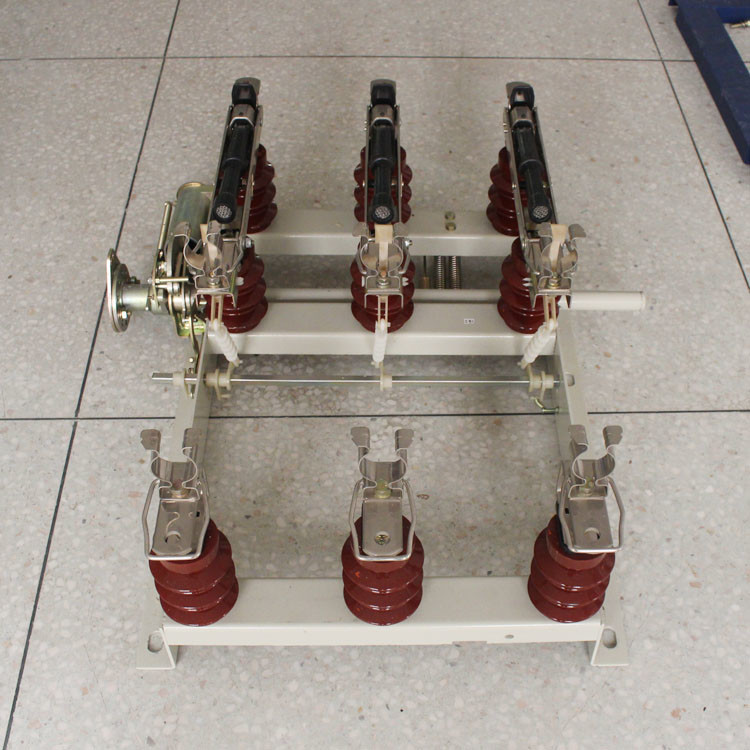

The AC high voltage load break switch is used in indoor or outdoor medium voltage systems at rated frequency 50/60 Hz. Wyłącznik wysokonapięciowy prądu przemiennego stosowany jest w wewnętrznych lub zewnętrznych systemach średniego napięcia przy częstotliwości znamionowej 50/60 Hz. The load break switch is generally composed of disconnect blade, arc extinguishing chamber and operating mechanism. Wyłącznik obciążenia składa się zasadniczo z ostrza rozłączającego, komory gaszenia łuku i mechanizmu sterującego. The arc extinguishing chamber will be made of insulating material with merits of high dielectric performance, and arc-endurances. Komora gaszenia łuku będzie wykonana z materiału izolacyjnego o zaletach wysokiej wydajności dielektrycznej i wytrzymałości na łuk.
Generally, two types of load break switches (LBS) have been developed namely air-blast and SF6.In air-blast type, the interrupter heads same as those of used for isolation purpose in air-blast circuit breakers are employed for making and breaking currents. Zasadniczo opracowano dwa typy wyłączników obciążenia (LBS), a mianowicie podmuch powietrza i SF6. W podmuchu powietrza, głowice przerywające takie same jak te stosowane do izolacji w wyłącznikach powietrznych są wykorzystywane do wytwarzania i przerywania prądy. In SF6 type LBS, the gas serves as insulating and arc quenching medium. W LBS typu SF6 gaz służy jako czynnik izolujący i wygaszający łuk.
| ltem | Jednostka | Dane | |
| Napięcie znamionowe | KV | FN12-12D / 630 | FN12-12 (R) D / 125 |
| Częstotliwość znamionowa | HZ | 12 | |
| Prąd znamionowy | ZA | 50 | |
| Częstotliwość napięcia zasilania 1min wytrzymuje napięcie | KV | 42 do ziemi i fazy złamania 48 | |
| Impuls pioruna wytrzymuje napięcie | KV | 75 do ziemi i fazy złamania 85 | |
| Znamionowy prąd stabilny termicznie | KA |
630
|
100
|
| Znamionowy dynamiczny prąd stabilny | KA |
50
|
|
| Znamionowy prąd przełączania (szczyt) | KA |
50
|
50
|
| Znamionowy prąd zwarciowy (oczekiwany) | KV |
31,5
|
|
| Maksymalny próg prądu wyłączającego | HZ | Łączenie krzywej charakterystycznej bezpiecznika | |
| Minimalny prąd wyłączający | ZA | Łączenie krzywej charakterystycznej bezpiecznika | |
| Znamionowy prąd przesyłowy | KV |
50
|
1.5
|
| Maksymalny prąd wyłączający | KV | 1.8 | |
| Wyłączanie mocy transformatora pod obciążeniem | KV / A | 1250 | |
| Znamionowy prąd ładowania kabla | ZA | 10 | |
| Znamionowe czasy zadziałania prądu obciążenia aktywnego | Czasy | 10000 | |
| Czas otwarcia, kiedy uderza napastnik | S. | <0,06 | |
| Przełącznik prądu termicznego | KA | 20 (2 s) | |
| Stabilny termicznie prąd uziemnika | KA | 50 | 50 |
| Napięcie zasilania silnika | V. | AC / DC 110/220 | |
| ltem | Jednostka | Dane | |
| FN12-10D / 630 | FN12-10 (R) D / 125 | ||
| Łączna odległość podróży ruchomego kontaktu | mm | 200 + 8-2 | |
| Odległość środka fazy (przed magazynowaniem energii) | mm | 210 ± 15 | |
| Odległość pokonywania kontaktu w ruchu | mm | 40 ± 2 | |
| Odległość otwarcia styku pomocniczego | mm | > 150 | |
| Różnica czasu otwarcia / zamknięcia pomiędzy trzema fazami | SM | <3 | |
| Prędkość otwierania | m / s | > 2.8 | > 2.8 |
| Prędkość zamykania | m / s | > 3,8 | |
| Odległość między metalowymi giętkimi drzwiami a pochodnią | mm | > 125 | |
| Odległość pęknięcia przełącznika uziemienia | mm | > 150 | |
| Rezystancja obwodu głównego | Ω | <120 | <300 |
| Maksymalny moment obrotowy | NM | > 160 | |
Q1. Pytanie 1 Can we have our logo or company name to be printed on your products or the package? Czy możemy wydrukować nasze logo lub nazwę firmy na twoich produktach lub paczce?
Tak, możesz. Logo i nazwę firmy można wydrukować na naszych produktach za pomocą sitodruku. Możesz przesłać nam dzieło pocztą elektroniczną w formacie JPEG lub TIFF.
Q2. Q2 What is lead time? Co to jest czas realizacji?
Zwykle 3-15 dni roboczych, dostawa na czas
Q3. Pytanie 3 Why us? Dlaczego my?
Wszystkie produkty są zgodne z wymogami norm krajowych GB, IC, ANSI i innych norm międzynarodowych oraz wymaganiami standardów technologicznych firmy.
Q4. Pytanie 4 How do you make our business long-term and good relationship? Jak sprawić, by nasz biznes był długoterminowy i miał dobre relacje?
1. Nasza wysoka jakość i konkurencyjna cena są najważniejszymi czynnikami do utrzymania długoterminowych i dobrych relacji z naszymi klientami.
2. Dobra obsługa to nasza podstawowa zasada dla każdego klienta.
Q5. Pytanie 5 Can I have a visit to your factory before the order? Czy mogę złożyć wizytę w fabryce przed złożeniem zamówienia?
Jasne, zapraszamy do odwiedzenia naszej fabryki.
