| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | XK |
| Orzecznictwo: | ISO9001 / GB / IEC |
| Numer modelu: | |
| Minimalne zamówienie: | 1 kawałek/sztuk |
| Cena: | Negotiation |
| Szczegóły pakowania: | |
| Możliwość Supply: | |
| : | Max. Napięcie: | ||
|---|---|---|---|
| standardowe: | Prąd znamionowy: | ||
| Napięcie znamionowe: | : | ||
| Słowa kluczowe: | Przerwa w obciążeniu 36kv | Port: | Ningbo |

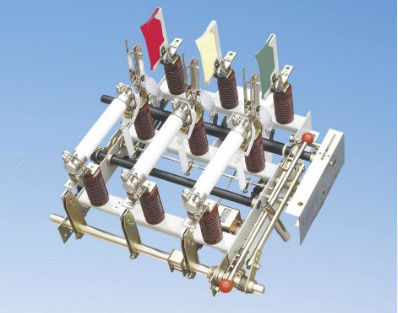

| High Light: | load disconnect switch,high voltage isolator switch |
||
Kluczowe zalety
Wydajne rozwiązanie do ochrony transformatorów
Łatwa aplikacja w szerokim zakresie konfiguracji
Gotowy na inteligentną sieć i automatyzację sieci
Możliwość zabezpieczenia transformatorów 36 kV do 3000 kVA
Pełna ochrona w połączeniu z szybko działającymi bezpiecznikami ograniczającymi prąd CEF-S
Bezpieczne i niezawodne rozwiązanie do przerwania prądów zwarciowych
| ltem | Jednostka | Dane | |
| Napięcie znamionowe | KV | FN12-12D / 630 | FN12-12 (R) D / 125 |
| Częstotliwość znamionowa | HZ | 12 | |
| Prąd znamionowy | ZA | 50 | |
| Częstotliwość napięcia zasilania 1min wytrzymuje napięcie | KV | 42 do ziemi i fazy złamania 48 | |
| Impuls pioruna wytrzymuje napięcie | KV | 75 do ziemi i fazy złamania 85 | |
| Znamionowy prąd stabilny termicznie | KA |
630
|
100
|
| Znamionowy dynamiczny prąd stabilny | KA |
50
|
|
| Znamionowy prąd przełączania (szczyt) | KA |
50
|
50
|
| Znamionowy prąd zwarciowy (oczekiwany) | KV |
31,5
|
|
| Maksymalny próg prądu wyłączającego | HZ | Łączenie krzywej charakterystycznej bezpiecznika | |
| Minimalny prąd wyłączający | ZA | Łączenie krzywej charakterystycznej bezpiecznika | |
| Znamionowy prąd przesyłowy | KV |
50
|
1.5
|
| Maksymalny prąd wyłączający | KV | 1.8 | |
| Wyłączanie mocy transformatora pod obciążeniem | KV / A | 1250 | |
| Znamionowy prąd ładowania kabla | ZA | 10 | |
| Znamionowe czasy zadziałania prądu obciążenia aktywnego | Czasy | 10000 | |
| Czas otwarcia, kiedy uderza napastnik | S. | <0,06 | |
| Przełącznik prądu termicznego | KA | 20 (2 s) | |
| Stabilny termicznie prąd uziemnika | KA | 50 | 50 |
| Napięcie zasilania silnika | V. | AC / DC 110/220 | |
| ltem | Jednostka | Dane | |
| FN12-10D / 630 | FN12-10 (R) D / 125 | ||
| Łączna odległość podróży ruchomego kontaktu | mm | 200 + 8-2 | |
| Odległość środka fazy (przed magazynowaniem energii) | mm | 210 ± 15 | |
| Odległość pokonywania kontaktu w ruchu | mm | 40 ± 2 | |
| Odległość otwarcia styku pomocniczego | mm | > 150 | |
| Różnica czasu otwarcia / zamknięcia pomiędzy trzema fazami | SM | <3 | |
| Prędkość otwierania | m / s | > 2.8 | > 2.8 |
| Prędkość zamykania | m / s | > 3,8 | |
| Odległość między metalowymi giętkimi drzwiami a pochodnią | mm | > 125 | |
| Odległość pęknięcia przełącznika uziemienia | mm | > 150 | |
| Rezystancja obwodu głównego | Ω | <120 | <300 |
| Maksymalny moment obrotowy | NM | > 160 | |
