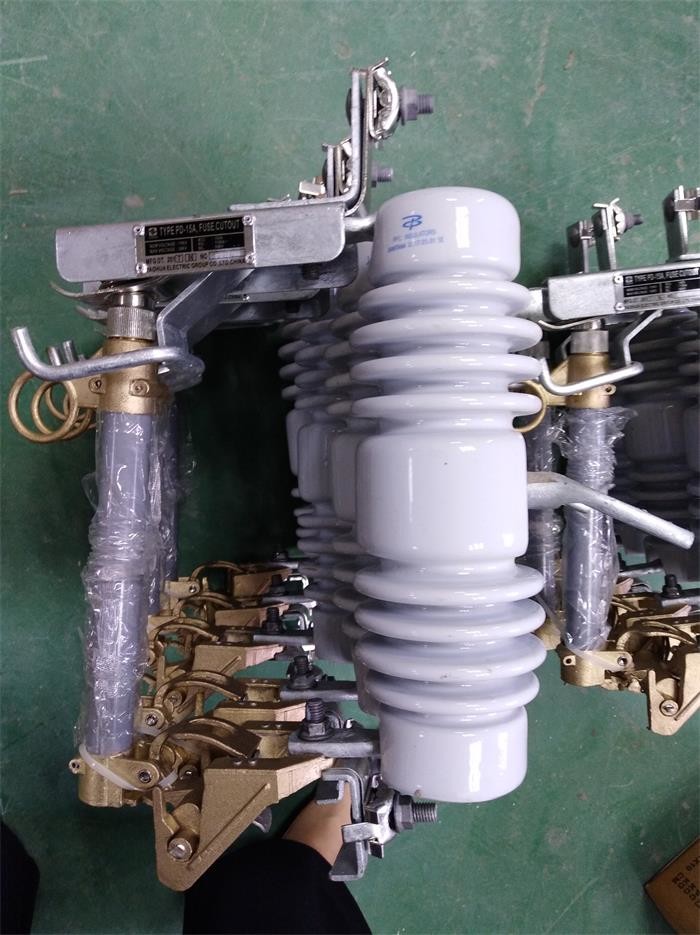

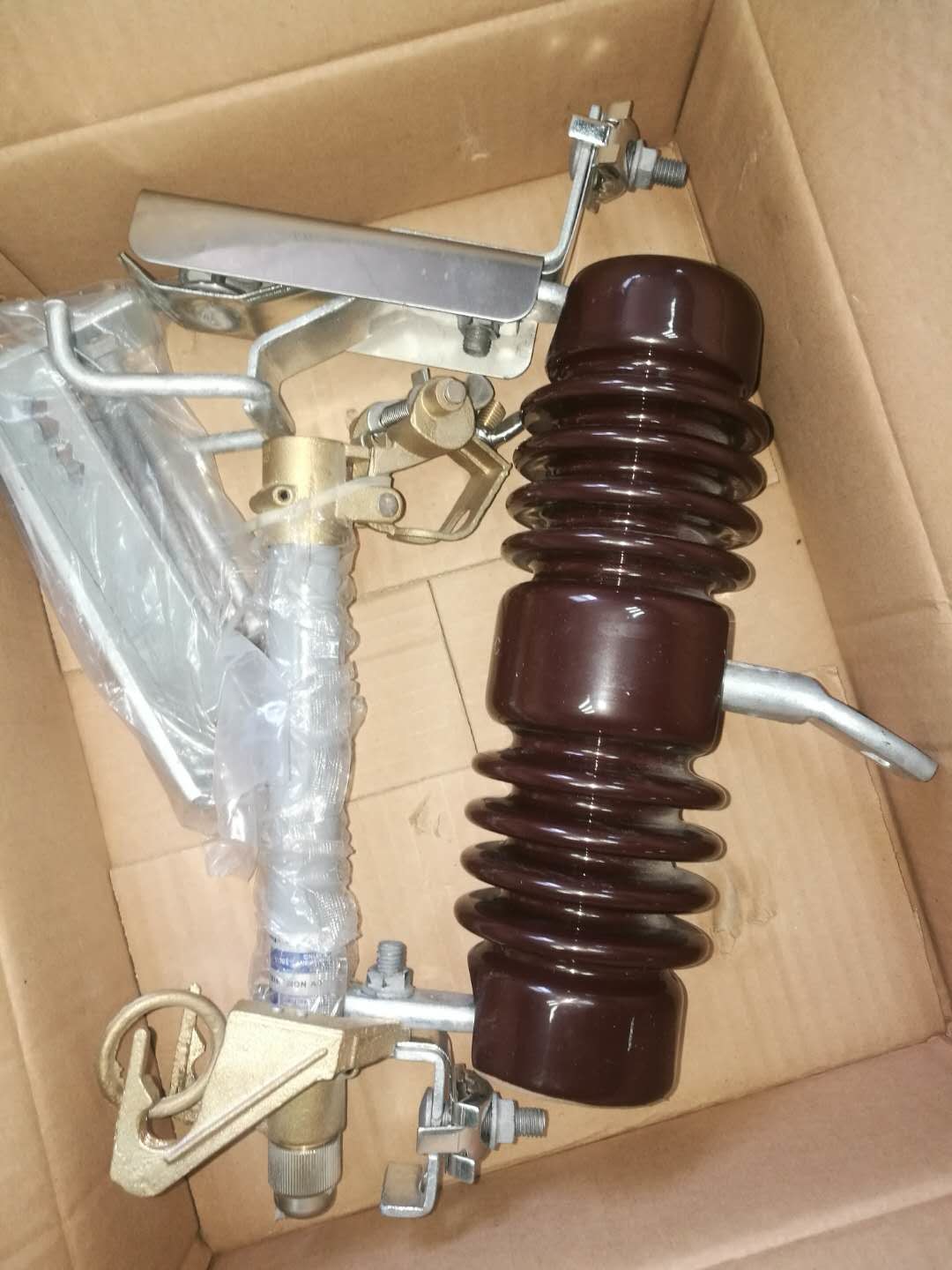

Durable Porcelain Fuse Cutout 11KV Easy Installation And Maintenance

Bezpiecznik topikowy z porcelany 11kV

struktura bezpiecznika i zasada działania

drop-out High voltage fuse mounting plate is fixed in the middle of the support insulator. wysuwana płyta montażowa bezpiecznika wysokonapięciowego jest zamocowana na środku izolatora wsporczego. Support the insulator has the upper and lower terminals for the connection wire. Podpórka izolator ma górne i dolne zaciski dla przewodu przyłączeniowego. Upper and lower terminals attached to the upper and lower static contact. Górne i dolne zaciski przymocowane do górnego i dolnego styku statycznego. The fuse tube is made of phenolic paper tube or laminated glass cloth tube, lined with arc-extinguishing tube; Rura bezpiecznikowa wykonana jest z papierowej rury fenolowej lub rurki z laminowanej tkaniny szklanej, wyłożonej rurką gaśniczą; both ends are equipped with upper and lower moving contact, after the fuse penetrates the fuse tube, using the tension of the fuse, , Move the contact taut so that the fuse remains closed. oba końce są wyposażone w górny i dolny styk ruchomy, po tym jak bezpiecznik wnika w rurkę bezpiecznika, wykorzystując napięcie bezpiecznika, Przesunąć styk napięty tak, aby bezpiecznik pozostał zamknięty.

When operating. Podczas pracy Insert the lower moving contact of the fuse tube into the lower terminal with the high voltage insulated rod and make it come into contact with the lower stationary contact, then insert the pull hook of the high voltage insulated rod into the operating ring of the fuse tube to drive the fuse tube The upper moving contact pushed into the terminal, contact with the static contact, the circuit connected. Włóż dolny ruchomy styk rurki bezpiecznika do dolnego zacisku za pomocą izolowanego pręta wysokiego napięcia i spraw, aby zetknął się z dolnym stykiem nieruchomym, a następnie włóż hak pociągowy izolowanego pręta wysokiego napięcia do pierścienia roboczego rurki bezpiecznika do napędzania rurki bezpiecznika Górny styk ruchomy wciśnięty do zacisku, styk ze stykiem statycznym, obwód podłączony.

Po przepaleniu bezpiecznika Górny i dolny ruchomy styk rurki bezpiecznika traci napięcie i poluzowuje się, ruchomy styk przesuwa się w dół pod działaniem sprężyny, rurka bezpiecznika opada pod własnym ciężarem, bezpiecznik jest w stanie rozłączonym, i następuje oczywiste złamanie

When a line or device fails. Gdy linia lub urządzenie ulegnie awarii. The fault current causes the fuse to fuse quickly and create an arc. Prąd zwarciowy powoduje, że bezpiecznik szybko się topi i tworzy łuk. Arc extinguishing tube produces a lot of gas under the action of the electric arc, so that the tube to form a great pressure, the gas jet out at high speed, this powerful air flow, the arc quickly elongated and extinguished. Rura gaśnicza łukowa wytwarza dużo gazu pod działaniem łuku elektrycznego, dzięki czemu rura wytwarza duże ciśnienie, strumień gazu wydobywa się z dużą prędkością, ten silny przepływ powietrza, łuk szybko się wydłuża i gaśnie.

Generał
1. Made of high quality material, it has long service life. 1. Wykonane z wysokiej jakości materiału, ma długą żywotność. The ferrules is made of pure copper strip. Tuleje wykonane są z czystej miedzi. The fusion tube is made of high strength china. Rurka termojądrowa jest wykonana z porcelany o wysokiej wytrzymałości. The extinguishing medium is made of pure quartz sand. Środek gaśniczy wykonany jest z czystego piasku kwarcowego.
2. Easy installation and maintenance. 2. Łatwa instalacja i konserwacja. The terminal of fusant contacting with the end-plate (or the connecting plate) use the technology of spot welding. Terminal styku topnika z płytą końcową (lub płytą łączącą) wykorzystuje technologię zgrzewania punktowego.
3. Safe indication. 3. Bezpieczne wskazanie. The fuse with the indicator can be show the fusing when the indicator pop-up. Bezpiecznik ze wskaźnikiem może wyświetlać bezpiecznik, gdy wskaźnik wyskakuje.
4. Trwały i niezawodny

Parametry techniczne

Opis produktu
