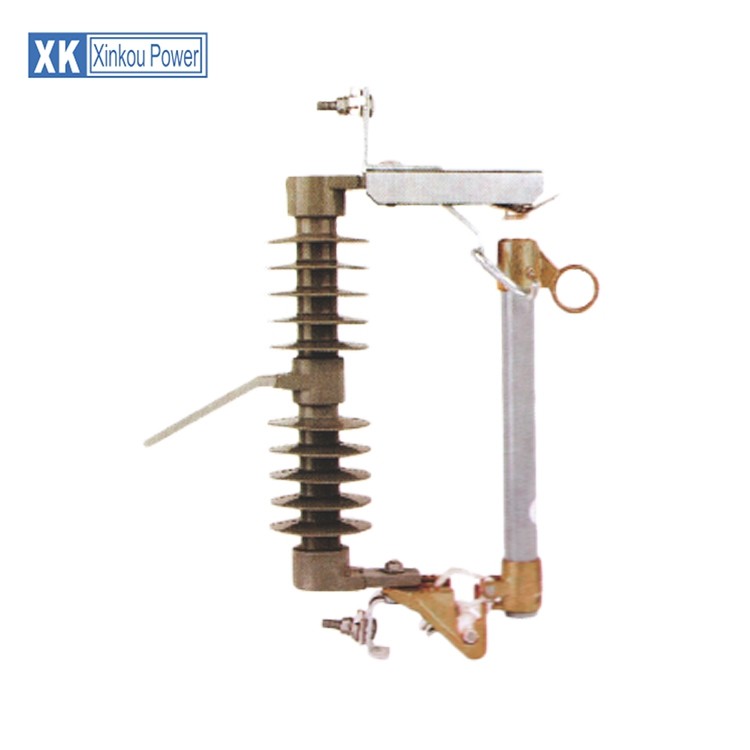

High Voltage 33kv Drop Out Fuse Polymer 51.5×34×12 Dimensions Safety

Trzy ważne obowiązki stopionego wyłącznika

fused-cutout-on-lineIf you look up at the electrical distribution lines overhead, you are likely to see a fused cutout. fused-cutout-on-line Jeśli spojrzysz w górę na elektryczne linie dystrybucyjne nad głową, prawdopodobnie zobaczysz bezpiecznik topikowy. That little device has been modified and improved over the last 80 years to become the product electric utilities all around the world use today. To małe urządzenie zostało zmodyfikowane i ulepszone w ciągu ostatnich 80 lat, aby stać się produktem, z którego obecnie korzystają narzędzia elektryczne na całym świecie. This product has become widely used because the fused cutout has three main jobs which this article will explain. Ten produkt stał się szeroko stosowany, ponieważ wycięcie z topieniem ma trzy główne zadania, które wyjaśni ten artykuł.

Obowiązek 1: Zabezpieczone zabezpieczenie zasobu linii (często transformatora)

A fuse can be installed inside of the fuse holder, also called a fuse tube. W oprawce bezpiecznika można zainstalować bezpiecznik, zwany także rurką bezpiecznika. Like the breakers in your home, a fuse installed before a transformer will protect it from over current conditions. Podobnie jak wyłączniki w domu, bezpiecznik zainstalowany przed transformatorem ochroni go przed nadmiernymi warunkami. For example, a 30A fuse link can be installed in the cutout fuse holder. Na przykład wkładka bezpiecznikowa 30 A może zostać zainstalowana w oprawce bezpiecznika. Then if the transformer draws 40 amps for any more than a few seconds the fuse will operated, effectively disconnecting the transformer from the electric line and protecting the transformer from harm. Następnie, jeśli transformator pobiera 40 amperów przez dłużej niż kilka sekund, zadziała bezpiecznik, skutecznie odłączając transformator od linii elektrycznej i chroniąc transformator przed uszkodzeniem. After this happens the fuse holder will fall open. Po tym stanie uchwyt bezpiecznika otworzy się. The open fuse holder provides an easy to see visual indication that the fuse had operated. Otwarty uchwyt bezpiecznika zapewnia dobrze widoczne wizualne wskazanie zadziałania bezpiecznika. That means a linemen can quickly find and replace the fuse. Oznacza to, że liniowcy mogą szybko znaleźć i wymienić bezpiecznik.

Obowiązek 2: Zabezpieczenie prądu zwarciowego.

The cutout will also operate and open the circuit in the case of a downstream ground fault. Wyłącznik zadziała również i otworzy obwód w przypadku zwarcia doziemnego. For example, if a tree falls on a power line, this would cause a ground fault. Na przykład, jeśli drzewo spadnie na linię energetyczną, spowoduje to zwarcie doziemne. All the available energy will try to rush to the ground. Cała dostępna energia będzie próbowała rzucić się na ziemię. This is dangerous and the circuit must quickly be opened. Jest to niebezpieczne i obwód musi zostać szybko otwarty. The current that will try to rush through the cutout and to ground can be more than 10,000amps. Prąd, który będzie próbował przedrzeć się przez wycięcie i do ziemi, może wynosić ponad 10 000 amperów. The cutout stops the flow of energy by quickly extinguishing an arc which is generated inside the fuse holder. Wycięcie zatrzymuje przepływ energii poprzez szybkie zgaszenie łuku, który powstaje wewnątrz oprawki bezpiecznika. After the arc is extinguished the fuse holder will fall open. Po wygaszeniu łuku uchwyt bezpiecznika otworzy się. Again, the open fuse holder provides a visual indication that the fuse had operated and must be replaced. Ponownie otwarty uchwyt bezpiecznika zapewnia wizualne wskazanie, że bezpiecznik zadziałał i należy go wymienić.

Obowiązek 3: Wizualne wskazanie obwodu otwartego

Regardless of the cause if the fuse cutout operates the fuse holder will hang open signaling to the linemen that the line must be serviced. Bez względu na przyczynę, jeśli zadziała wyłącznik bezpiecznika, uchwyt bezpiecznika zawiesi się, sygnalizując liniom, że linia musi być serwisowana. This seemingly simple duty is one of the most important jobs of the cutout. Ten pozornie prosty obowiązek jest jednym z najważniejszych zadań wycinanki.

As you can see the fused cutouts found overhead preform valuable duties all of us. Jak widać stopione wycięcia znalezione nad głowami wykonują cenne obowiązki dla nas wszystkich. These little devices save electric utilities millions of dollars a year by preventing damage to transformers and other line assets. Te małe urządzenia pozwalają zaoszczędzić miliony dolarów rocznie na energii elektrycznej, zapobiegając uszkodzeniom transformatorów i innych aktywów linii. Also the cutout saves utilities thousands of hours a year by making it easy to see where a line needs to be serviced. Również wycięcie oszczędza narzędzia tysiące godzin w roku, ułatwiając sprawdzenie, gdzie należy serwisować linię. This also means in the case of a power outage electricity can be restored more quickly. Oznacza to również, że w przypadku przerwy w dostawie prądu można szybciej przywrócić prąd. The humble fused cutout keeps the light on and saves us all money. Skromna wycięta wtyczka utrzymuje światło i oszczędza nam wszystkie pieniądze.
