| Miejsce pochodzenia: | Zhejiang, Chiny |
|---|---|
| Nazwa handlowa: | XK |
| Orzecznictwo: | ISO9001 / GB / IEC |
| Numer modelu: | 33KV DOFC-4827 |
| Minimalne zamówienie: | |
| Cena: | Negotiation |
| Szczegóły pakowania: | |
| Możliwość Supply: | |
| Słowa kluczowe: | standardowe: | ||
|---|---|---|---|
| : | Prąd znamionowy: | ||
| Napięcie znamionowe: | : | ||
| Port: | Ningbo | ||
| High Light: | 200 amp cut out,fuse link cut out |
||

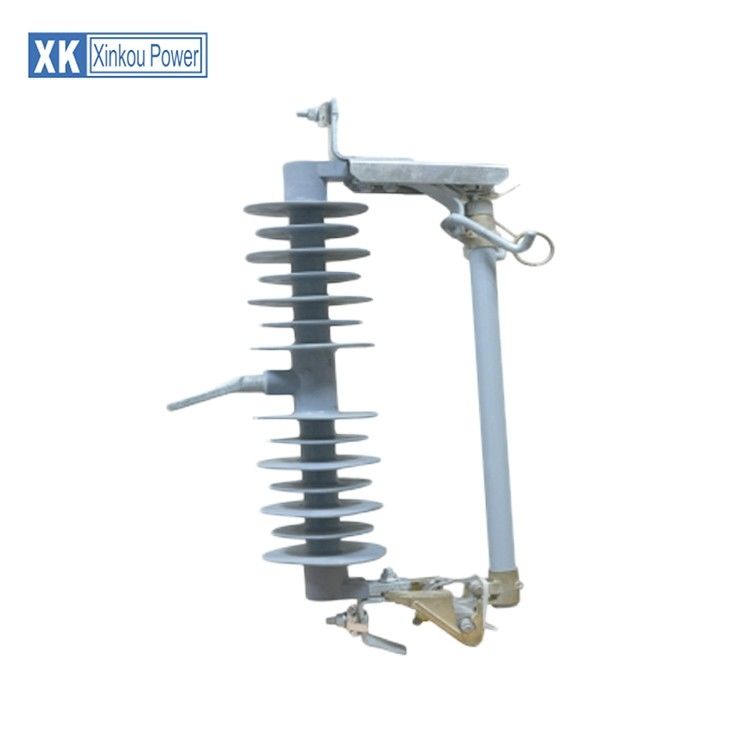

Bezpiecznik wypadający (zwalniany) zwany bezpiecznikiem DO służy głównie do ochrony transformatorów rozdzielczych w stanie przeciążenia lub zwarcia.
Budowa
The Drop out fuse is normally suitable for Vertical mounting. Bezpiecznik wypadający jest zwykle odpowiedni do montażu pionowego. Each drop out fuse pole is made of galvanized steel base, insulators polymeric/porcelain, copper alloy contacts and fuse carrier's top & bottom contacts, epoxy extruded fiber fuse carrier. Każdy wysuwany biegun bezpiecznika jest wykonany z ocynkowanej podstawy stalowej, izolatorów polimerowych / porcelany, styków ze stopu miedzi oraz górnych i dolnych styków nośnika bezpieczników, nośnika bezpiecznika z ekstrudowanego włókna epoksydowego.
funkcje
Niska rezystancja styku przez cały okres użytkowania przełącznika.
Niezawodność i wiarygodne operacje w warunkach przeciążenia i zwarcia.
Solidnie zaprojektowana i wysoka zdolność do łamania
Gładka operacja.
| Rodzaj | Jednostka | PD-12/100 | PD-12/200 |
| Napięcie znamionowe | KV | 10–15 | 10–15 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 10000 | 12000 |
| napięcie impulsowe | KV | 110 | 110 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 42 | 42 |
| Droga upływu | MM | 250 | 250 |
| Waga | KG | 7 | 7 |
| Wymiary | CM | 38,5 × 34,5 × 10,5 | 38,5 × 34,5 × 10,5 |
| Rodzaj | Jednostka | PD-15 | PD-15 |
| Napięcie znamionowe | KV | 15–27 | 15–27 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 10000 | 12000 |
| napięcie impulsowe | KV | 125 | 125 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 45 | 45 |
| Droga upływu | MM | 355 | 355 |
| Waga | KG | 8.8 | 8.8 |
| Wymiary | CM | 51,5 × 34 × 12 | 51,5 × 34 × 12 |
| Rodzaj | Jednostka | PD-24 | PD-24 |
| Napięcie znamionowe | KV | 24–27 | 24–27 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 8000 | 10000 |
| napięcie impulsowe | KV | 150 | 150 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 65 | 65 |
| Droga upływu | MM | 505 | 505 |
| Waga | KG | 12 | 12 |
| Rodzaj | Jednostka | PD-11 | PD-11 |
| Napięcie znamionowe | KV | 24 | 24 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 10000 | 12000 |
| napięcie impulsowe | KV | 150 | 150 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 65 | 65 |
| Droga upływu | MM | 540 | 540 |
| Waga | KG | 4.5 | 4.5 |
| Wymiary | CM | 51 × 34 × 11,5 | 51 × 34 × 11,5 |
| Rodzaj | Jednostka | PD-12 | PD-12 |
| Napięcie znamionowe | KV | 15 | 15 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 10000 | 12000 |
| napięcie impulsowe | KV | 110 | 110 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 45 | 45 |
| Droga upływu | MM | 245 | 245 |
| Waga | KG | 3.8 | 3.8 |
| Wymiary | CM | 45 × 34 × 11,5 | 45 × 34 × 11,5 |
| Rodzaj | Jednostka | PD-13 | PD-13 |
| Napięcie znamionowe | KV | 33 | 33 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 6000 | 8000 |
| napięcie impulsowe | KV | 170 | 170 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 70 | 70 |
| Droga upływu | MM | 660 | 660 |
| Waga | KG | 15 | 15 |
| Wymiary | CM | 56 × 38 × 11,5 | 56 × 38 × 14,5 |
| Rodzaj | Jednostka | PD-36/100 | PD-36/200 |
| Napięcie znamionowe | KV | 36 | 36 |
| Prąd znamionowy | ZA | 100 | 200 |
| Prąd zerwania | ZA | 10000 | 12000 |
| napięcie impulsowe | KV | 170 | 170 |
| Częstotliwość sieci wytrzymuje napięcie | KV | 70 | 70 |
| Droga upływu | MM | 720 | 720 |
| Waga | KG | 5 | 5 |
| Wymiary | CM | 61 × 34 × 11,5 | 61 × 34 × 11,5 |
