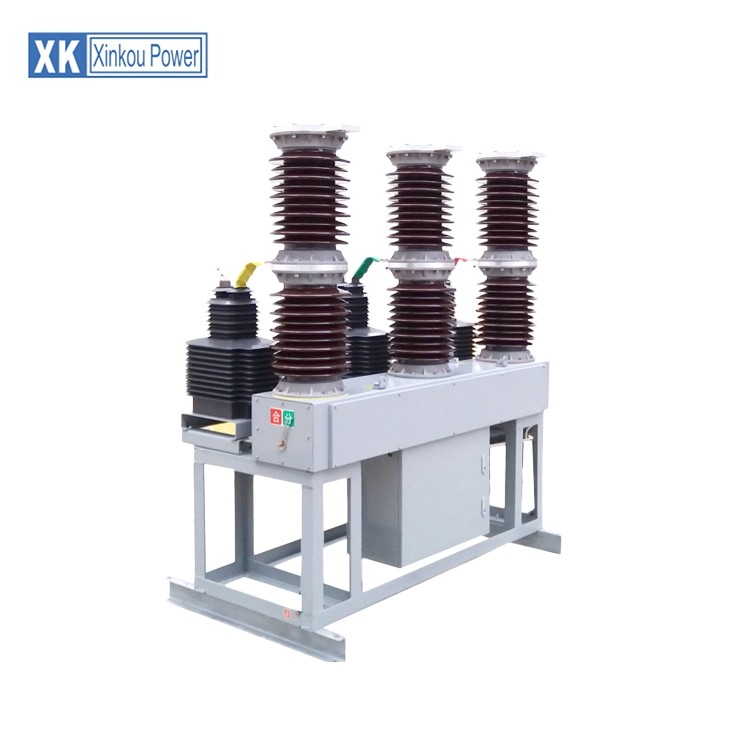

High Reliability 40.5KV Outdoor Vcb High Voltage 50 60 Rated Frequency

Wszystkie systemy wyłączników mają wspólne funkcje, ale szczegóły różnią się znacznie w zależności od klasy napięcia, prądu znamionowego i rodzaju wyłącznika.

The circuit breaker must first detect a fault condition. Wyłącznik musi najpierw wykryć stan usterki. In small mains and low voltage circuit breakers, this is usually done within the device itself. W małych wyłącznikach sieciowych i niskonapięciowych zwykle odbywa się to w samym urządzeniu. Typically, the heating or magnetic effects of electric current are employed. Zazwyczaj stosuje się efekty ogrzewania lub magnetyczne prądu elektrycznego. Circuit breakers for large currents or high voltages are usually arranged with protective relay pilot devices to sense a fault condition and to operate the opening mechanism. Wyłączniki nadprądowe dla dużych prądów lub wysokich napięć są zwykle wyposażone w przekaźnikowe urządzenia zabezpieczające, które wykrywają stan uszkodzenia i uruchamiają mechanizm otwierający. These typically require a separate power source, such as a battery, although some high-voltage circuit breakers are self-contained with current transformers, protective relays, and an internal control power source. Zazwyczaj wymagają one osobnego źródła zasilania, takiego jak bateria, chociaż niektóre wyłączniki wysokiego napięcia są samowystarczalne z przekładnikami prądowymi, przekaźnikami ochronnymi i źródłem zasilania kontroli wewnętrznej.

Once a fault is detected, the circuit breaker contacts must open to interrupt the circuit; Po wykryciu usterki styki wyłącznika muszą się otworzyć, aby przerwać obwód; this is commonly done using mechanically stored energy contained within the breaker, such as a spring or compressed air to separate the contacts. jest to zwykle wykonywane przy użyciu mechanicznie zmagazynowanej energii zawartej w wyłączniku, takiej jak sprężyna lub sprężone powietrze, w celu oddzielenia styków. Circuit breakers may also use the higher current caused by the fault to separate the contacts, such as thermal expansion or a magnetic field. Wyłączniki mogą również wykorzystywać wyższy prąd spowodowany przez uszkodzenie do rozdzielania styków, takich jak rozszerzalność cieplna lub pole magnetyczne. Small circuit breakers typically have a manual control lever to switch off the load or reset a tripped breaker, while larger units use solenoids to trip the mechanism, and electric motors to restore energy to the springs. Małe wyłączniki zwykle mają ręczną dźwignię sterującą do wyłączania obciążenia lub resetowania wyłącznika, podczas gdy większe urządzenia używają elektromagnesów do wyzwalania mechanizmu, a silniki elektryczne do przywracania energii sprężynom.

The circuit breaker contacts must carry the load current without excessive heating, and must also withstand the heat of the arc produced when interrupting (opening) the circuit. Styki wyłącznika muszą przewodzić prąd obciążenia bez nadmiernego nagrzewania, a także muszą wytrzymywać ciepło łuku wytwarzanego podczas przerywania (otwierania) obwodu. Contacts are made of copper or copper alloys, silver alloys and other highly conductive materials. Styki wykonane są z miedzi lub stopów miedzi, stopów srebra i innych materiałów o wysokiej przewodności. Service life of the contacts is limited by the erosion of contact material due to arcing while interrupting the current. Żywotność styków jest ograniczona erozją materiału styków z powodu wyładowania łukowego podczas przerywania prądu. Miniature and molded-case circuit breakers are usually discarded when the contacts have worn, but power circuit breakers and high-voltage circuit breakers have replaceable contacts. Wyłączniki miniaturowe i kompaktowe są zwykle odrzucane, gdy styki się zużyją, ale wyłączniki mocy i wyłączniki wysokiego napięcia mają styki wymienne.

When a high current or voltage is interrupted, an arc is generated. W przypadku przerwania wysokiego prądu lub napięcia generowany jest łuk. The length of the arc is generally proportional to the voltage while the intensity (or heat) is proportional to the current. Długość łuku jest zasadniczo proporcjonalna do napięcia, podczas gdy natężenie (lub ciepło) jest proporcjonalne do prądu. This arc must be contained, cooled and extinguished in a controlled way, so that the gap between the contacts can again withstand the voltage in the circuit. Łuk ten musi być zawarty, schłodzony i zgaszony w kontrolowany sposób, aby przerwa między stykami mogła ponownie wytrzymać napięcie w obwodzie. Different circuit breakers use vacuum, air, insulating gas, or oil as the medium the arc forms in. Different techniques are used to extinguish the arc including: Różne wyłączniki wykorzystują próżnię, powietrze, gaz izolacyjny lub olej jako medium, w którym tworzy się łuk. Do gaszenia łuku stosuje się różne techniki, w tym:

Wydłużanie lub odchylanie łuku
Intensywne chłodzenie (w komorach strumieniowych)
Podział na częściowe łuki
Gaszenie punktu zerowego (styki otwierają się przy przecięciu prądu zerowego w czasie przebiegu prądu przemiennego, skutecznie przerywając brak obciążenia prądu w momencie otwarcia. Przecinanie zera występuje przy dwukrotnej częstotliwości linii, tj. 100 razy na sekundę dla 50 Hz i 120 razy na sekundę dla prądu przemiennego 60 Hz.)
Łączenie kondensatorów równolegle ze stykami w obwodach prądu stałego.
Wreszcie, po usunięciu usterki styki muszą być ponownie zamknięte, aby przywrócić zasilanie do przerwanego obwodu.
