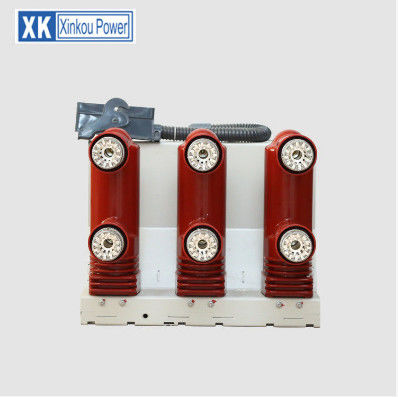

Outdoor Vcb Panel / 33kv Outdoor Vcb High Performance ISO9001 Certificate

Vacuum circuit breakers are often used in high voltage electrical systems to perform the same function as breakers in a home's electrical panel. Wyłączniki próżniowe są często stosowane w instalacjach elektrycznych wysokiego napięcia w celu wykonywania tej samej funkcji co wyłączniki w panelu elektrycznym domu. The main function of a vacuum circuit breaker is to cut off power to electrical outlets in case of a short circuit or electrical malfunction to allow manual disconnection of circuits so that they can be repaired. Główną funkcją wyłącznika próżniowego jest odcięcie zasilania gniazdek elektrycznych w przypadku zwarcia lub awarii elektrycznej, aby umożliwić ręczne odłączenie obwodów, aby można je było naprawić. A notable feature of vacuum circuit breakers is that they contain evacuated spaces. Godną uwagi cechą wyłączników próżniowych jest to, że zawierają one ewakuowane przestrzenie.

Podstawy łamacza
To understand how vacuum circuit breakers work, it is important to first understand how normal circuit breakers work. Aby zrozumieć, jak działają wyłączniki próżniowe, ważne jest, aby najpierw zrozumieć, jak działają normalne wyłączniki. Basic circuit breakers are made of two metal contacts linked together by a spring-loaded mechanism that acts as trip. Podstawowe wyłączniki wykonane są z dwóch metalowych styków połączonych ze sobą za pomocą mechanizmu sprężynowego, który działa jak wyłącznik awaryjny.

The spring-loaded trip mechanism contains a mechanical heat sensor that monitors levels of electricity passing through electrical outlets. Sprężynowy mechanizm wyzwalający zawiera mechaniczny czujnik ciepła, który monitoruje poziomy energii elektrycznej przechodzącej przez gniazda elektryczne. The mechanical heat sensor trips off the breaker when temperature levels increase due to overloading electrical conductors. Mechaniczny czujnik ciepła wyzwala wyłącznik, gdy poziomy temperatury wzrosną z powodu przeciążenia przewodów elektrycznych.

A magnetic sensor on the spring loaded trip mechanism trips off the breaker in case of a short circuit. Czujnik magnetyczny na sprężynowym mechanizmie wyzwalającym wyzwala wyłącznik w przypadku zwarcia. The trip mechanism helps to control overload and short circuits by pulling the contacts apart to stop the flow of electricity in the circuit. Mechanizm wyzwalający pomaga kontrolować przeciążenie i zwarcia poprzez rozsuwanie styków, aby zatrzymać przepływ prądu w obwodzie.

Problem z łukiem
Circuit breakers often arc between the contacts for a few microseconds when they trip off pulling the electrical contacts apart. Wyłączniki często wyskakują między stykami przez kilka mikrosekund, gdy wyzwalają się, rozłączając styki elektryczne. The arcing of the circuit breaker may ionize air and make it conduct electricity or provide a path for the electricity to go past the breaker. Wyładowanie łukowe przerywacza obwodu może jonizować powietrze i powodować, że przewodzi ono prąd lub zapewnia ścieżkę dla prądu elektrycznego przechodzącego przez wyłącznik. This is one of the main reasons why high voltage systems use vacuum circuit breakers because they cannot be ionized providing a path for electricity to go past the breaker. Jest to jeden z głównych powodów, dla których systemy wysokiego napięcia używają próżniowych wyłączników automatycznych, ponieważ nie można ich zjonizować, zapewniając ścieżkę przepływu energii elektrycznej przez wyłącznik. Although vacuum circuit breakers also experience arcing, electricity cannot go past the breaker before the contacts pull away from each other. Chociaż wyłączniki próżniowe również doświadczają wyładowań łukowych, elektryczność nie może przejść obok wyłącznika, zanim styki się od siebie nie odejdą.

Moc podciśnienia
As the name suggests, vacuum circuit breakers contain a vacuum between the contacts. Jak sama nazwa wskazuje, wyłączniki próżniowe zawierają próżnię między stykami. The vacuum is just an empty space that does not contain any solid, liquid, or gas. Próżnia to po prostu pusta przestrzeń, która nie zawiera żadnych ciał stałych, cieczy ani gazów. A vacuum is one of the best insulators available. Odkurzacz jest jednym z najlepszych dostępnych izolatorów. It does not provide room for arcing and electricity cannot pass through a vacuum. Nie zapewnia miejsca na wyładowania łukowe, a elektryczność nie może przejść przez próżnię. Therefore, a vacuum is a suitable arc-extinguishing medium. Dlatego próżnia jest odpowiednim środkiem gaszącym łuk. Some high voltage breakers use a blast of high-pressure air to blow arcs apart. Niektóre wyłączniki wysokiego napięcia wykorzystują podmuch powietrza pod wysokim ciśnieniem, aby rozdzielić łuki. Others are filled with special oil that prevents the arcing. Inne są wypełnione specjalnym olejem, który zapobiega iskrzeniu. A considerable drawback of the air blast breakers is that they are highly complicated. Znaczącą wadą przerywaczy powietrza jest to, że są one bardzo skomplikowane. On the other hand, oil-filled breakers are flammable and are highly toxic in case the oil leaks. Z drugiej strony wypełnione olejem młoty są łatwopalne i są wysoce toksyczne w przypadku wycieku oleju.

Aplikacje
Vacuum circuit breakers, air blast breakers, and oil-filled breakers all perform exceptionally well in transmission lines because these electrical systems do not trip very often. Wyłączniki próżniowe, powietrzne i olejowe działają wyjątkowo dobrze na liniach przesyłowych, ponieważ te układy elektryczne nie wyłączają się zbyt często. In addition, the three types of breakers require minimal maintenance when used in transmission line applications. Ponadto trzy typy wyłączników wymagają minimalnej konserwacji, gdy są stosowane w aplikacjach linii przesyłowych. However, vacuum circuit breakers perform better than the other two types of breakers in handling line spikes and surges. Wyłączniki próżniowe działają jednak lepiej niż pozostałe dwa typy wyłączników w obsłudze skoków i skoków napięcia w linii. In addition, vacuum breakers perform much better in high voltage applications that require frequent connection and disconnection of electrical systems. Ponadto wyłączniki próżniowe działają znacznie lepiej w aplikacjach wysokiego napięcia, które wymagają częstego podłączania i odłączania systemów elektrycznych.
