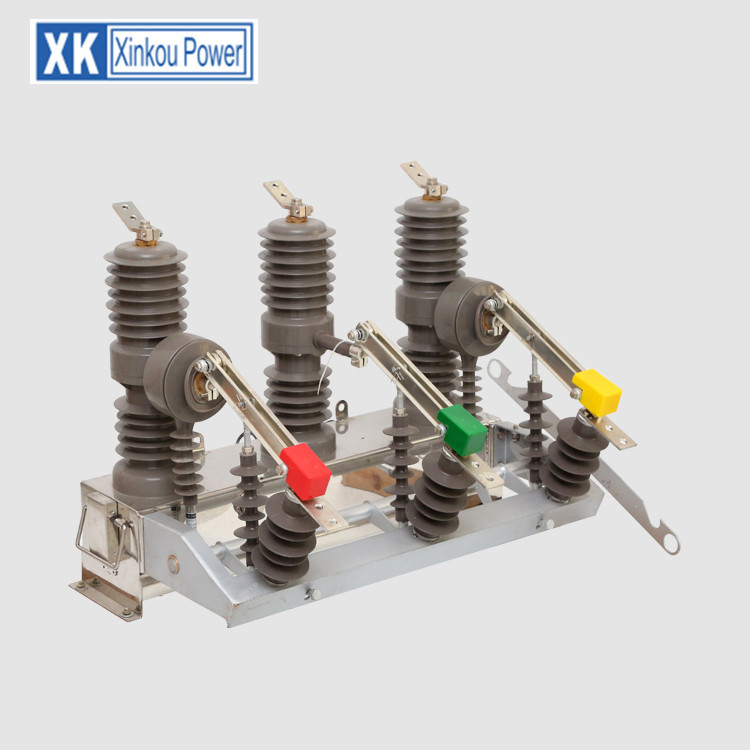

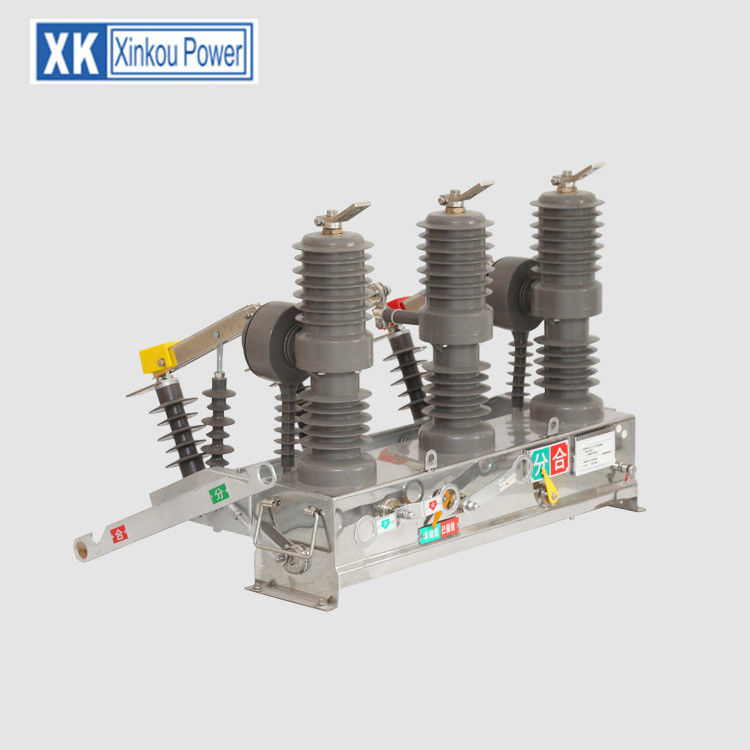

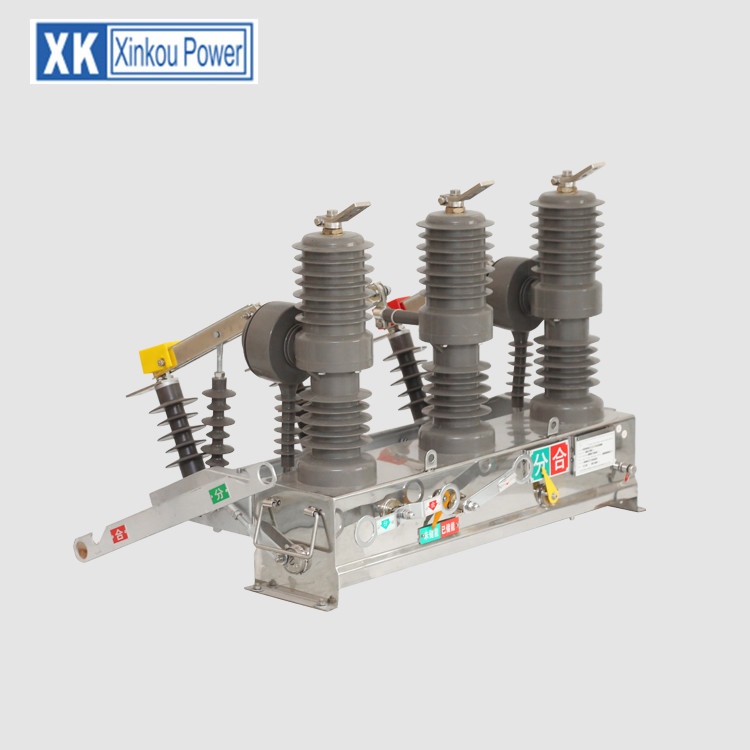

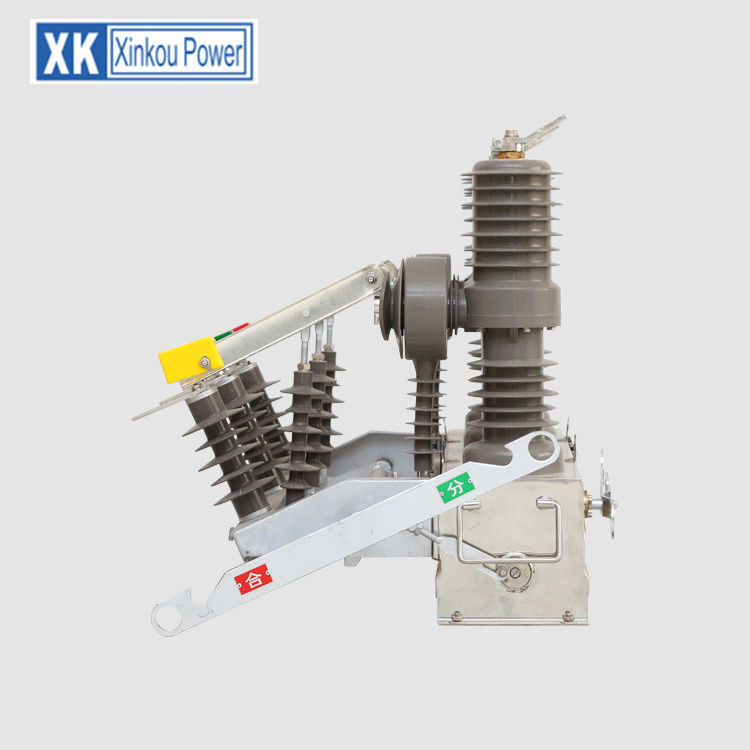

Medium Voltage Vacuum Circuit Breaker ZW32 630A 15kV High Efficeincy



Działanie wyłącznika próżniowego
The main aim of any circuit breaker is to quench arc during current zero crossing, by establishing high dielectric strength in between the contacts so that reestablishment of arc after current zero becomes impossible. Głównym celem każdego wyłącznika jest wygaszenie łuku podczas przejścia przez zero prądu, poprzez ustanowienie wysokiej wytrzymałości dielektrycznej między stykami, aby ponowne ustanowienie łuku po zera prądu stało się niemożliwe. The dielectric strength of vacuum is eight times greater than that of air and four times greater than that of SF6 gas. Wytrzymałość dielektryczna próżni jest osiem razy większa niż w przypadku powietrza i czterokrotnie większa niż w przypadku gazu SF6. This high dielectric strength makes it possible to quench a vacuum arc within very small contact gap. Ta wysoka wytrzymałość dielektryczna umożliwia zgaszenie łuku próżniowego w bardzo małej szczelinie stykowej. For short contact gap, low Dla krótkich przerw stykowych, niski
contact mass and no compression of medium the drive energy required in vacuum circuit breaker is minimum. masa kontaktowa i brak kompresji medium energia napędu wymagana w próżniowym wyłączniku jest minimalna. When two face to face contact areas are just being separated to each other, they are not done so instantly. Kiedy dwa obszary kontaktu twarzą w twarz są właśnie oddzielane od siebie, nie robi się tego natychmiast. Instead, as the contact area on the contact face is being reduced and ultimately comes to a point and then they are finally de-touched. Zamiast tego, gdy obszar styku na powierzchni styku jest zmniejszany i ostatecznie dochodzi do punktu, a następnie jest on ostatecznie usuwany. This happens in a fraction of micro second. Dzieje się to w ułamku mikro sekundy. At this instant of de-touching of contacts in a vacuum, the current through the contacts concentrated on that last contact point on the contact surface and makes a hot spot there. W tym momencie odłączania styków w próżni prąd przepływający przez styki koncentruje się na tym ostatnim punkcie styku na powierzchni styku i tworzy tam gorący punkt. As the medium is vacuum, the metal on the contact surface gets easily vaporized due to that hot spot and create a conducting media for arc path. Ponieważ medium jest próżniowe, metal na powierzchni styku łatwo ulega odparowaniu z powodu tego gorącego punktu i tworzy media przewodzące ścieżkę łuku. Therefore, the material constituting the arc is very small and thus a feeble arc is established even with high current interruption. Dlatego materiał stanowiący łuk jest bardzo mały, a zatem słaby łuk powstaje nawet przy dużym przerwaniu prądu. The arc will be initiated and continues until the onset of next current zero. Łuk zostanie zainicjowany i będzie trwał do początku następnego zerowego prądu. Th figure below shows the cross section assembly of a VCB. Poniższy rysunek pokazuje zespół przekroju VCB.
