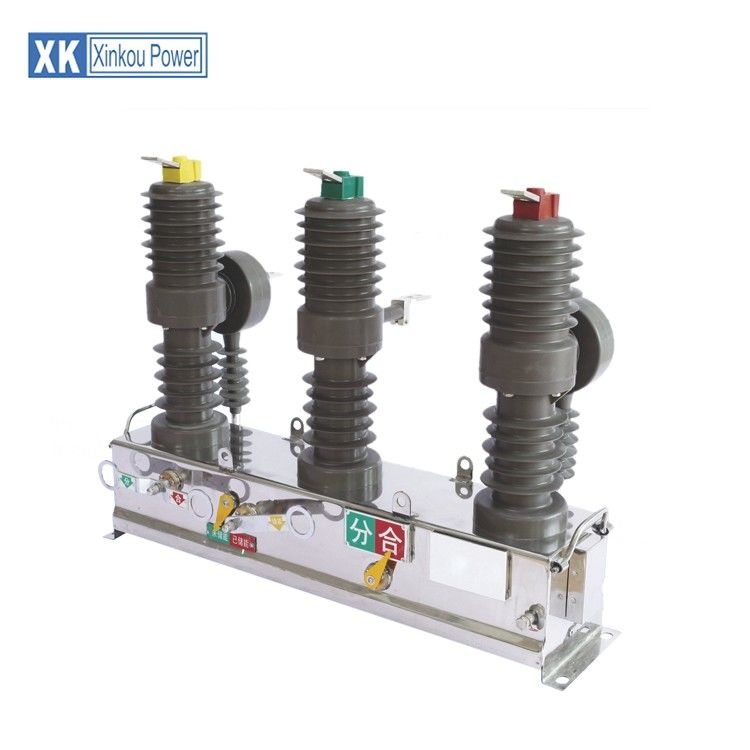

12KV Outdoor Vcb Breaker High Voltage Three Phase 1000 Mechanical Life

During contact separation of circuit breaker arc is formed due to ionization of particles in the medium between the contacts. Podczas kontaktu powstaje separacja łuku wyłącznika z powodu jonizacji cząstek w medium między stykami. Idea behind the vacuum circuit breaker is to eliminate the medium between the contacts ie, vacuum. Ideą wyłącznika próżniowego jest wyeliminowanie ośrodka między stykami, tj. Próżni. Every medium that has a pressure below atmospheric, which is 760 mm of Hg, is known as vacuum. Każde medium, które ma ciśnienie niższe niż atmosferyczne, czyli 760 mm Hg, jest znane jako próżnia. Low pressures are measured in torr, where 1 torr = 1 mm of Hg. Niskie ciśnienia mierzone są w torach, gdzie 1 torr = 1 mm Hg. The pressures below about 10–5 torr are considered to be high vacuum. Ciśnienia poniżej około 10–5 tor są uważane za wysokie podciśnienie.
The breakdown voltage of certain contact gap varies with the absolute pressure in the vacuum interrupters. Napięcie przebicia pewnej szczeliny stykowej zmienia się wraz z ciśnieniem bezwzględnym w przerywaczach próżniowych. When vacuum is used to serve the purpose of insulation, it implies that pressure of gas at which breakdown voltage becomes independent of pressure. Kiedy próżnia służy do izolacji, oznacza to ciśnienie gazu, przy którym napięcie przebicia staje się niezależne od ciśnienia. Such a condition is believed to be realized at values of pressures from 10–4 to 10–6 torr. Uważa się, że taki warunek jest spełniony przy wartościach ciśnień od 10–4 do 10–6 tor.
Łuk próżniowy:
If an arc is to be formed in vacuum it is essential that the pressure should be low because only then it approaches the ideal arc. Jeśli łuk ma być utworzony w próżni, istotne jest, aby ciśnienie było niskie, ponieważ tylko wtedy zbliża się do łuku idealnego. The ideal arc should have a low pressure, when it is initiated during its burning period and after its extinction. Idealny łuk powinien mieć niskie ciśnienie, gdy jest inicjowany podczas okresu spalania i po jego wygaszeniu.
Arc formed in vacuum is of different type from those formed in other mediums as it is formed by the neutral atoms, ions and electrons emitted from the electrodes themselves. Łuk powstający w próżni jest innego rodzaju niż łuk utworzony w innych ośrodkach, ponieważ jest on tworzony przez obojętne atomy, jony i elektrony emitowane z samych elektrod. The cathode surface normally, is not perfectly smooth but have many micro-projections. Powierzchnia katody zwykle nie jest idealnie gładka, ale ma wiele mikro-projekcji. During the separation of contacts the current will be concentrated in these micro-projections as they are last points of contact. Podczas rozdzielania styków prąd zostanie skoncentrowany w tych mikro-projekcjach, ponieważ są to ostatnie punkty styku. Due to their small area of cross section the projections will suffer explosive evaporation by resistive heating and supply sufficient quantity of vapour for the arc formation. Ze względu na mały obszar przekroju występy ulegną wybuchowemu parowaniu przez ogrzewanie rezystancyjne i dostarczą wystarczającą ilość pary do wytworzenia łuku.
In vacuum arc the electron emission occurs only at the cathode spots and not from the entire surface of the cathode. W łuku próżniowym emisja elektronów zachodzi tylko w punktach katody, a nie z całej powierzchni katody. For this reason the vacuum arc is also known as the cold cathode arc. Z tego powodu łuk próżniowy jest również znany jako łuk zimnej katody.
