| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | xk |
| Orzecznictwo: | ISO9001 / GB / IEC |
| Model Number: | VS1-12, ZN63 |
| Minimalne zamówienie: | 1 |
| Cena: | negotiable |
| Packaging Details: | polywood case |
| Supply Ability: | 100 pcs/ month |
| Poles number: | 3 | Rated voltage: | 12KV |
|---|---|---|---|
| Rated current: | 630A | Rated frequency: | 50HZ/60HZ |
| Color: | White, Black,Grey | Standard: | GBJ1984, IEC |
| Podkreślić: | outdoor vcb breaker,indoor vcb panel |
||

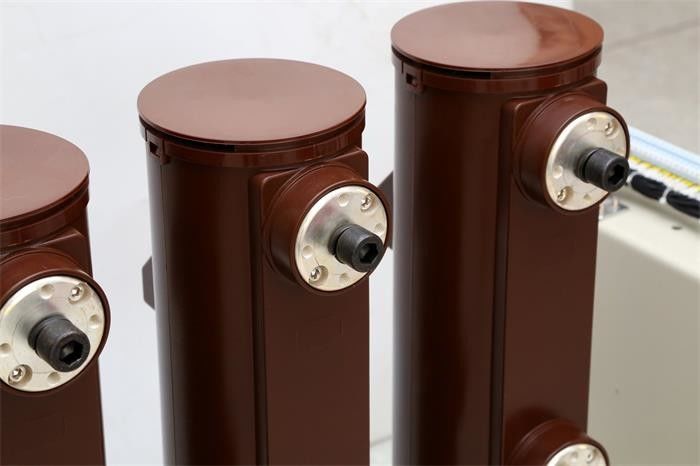

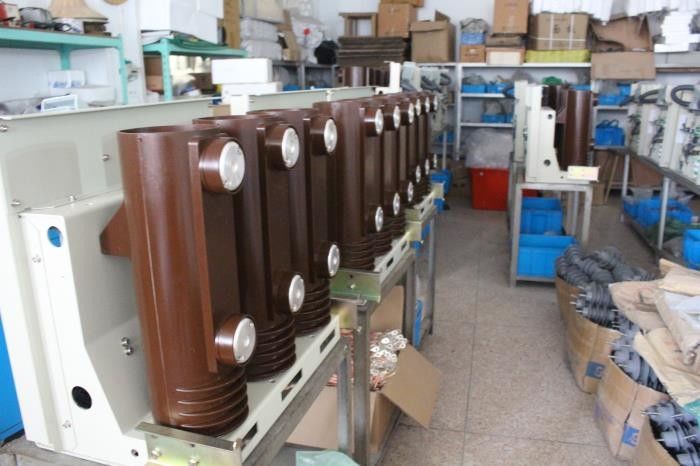

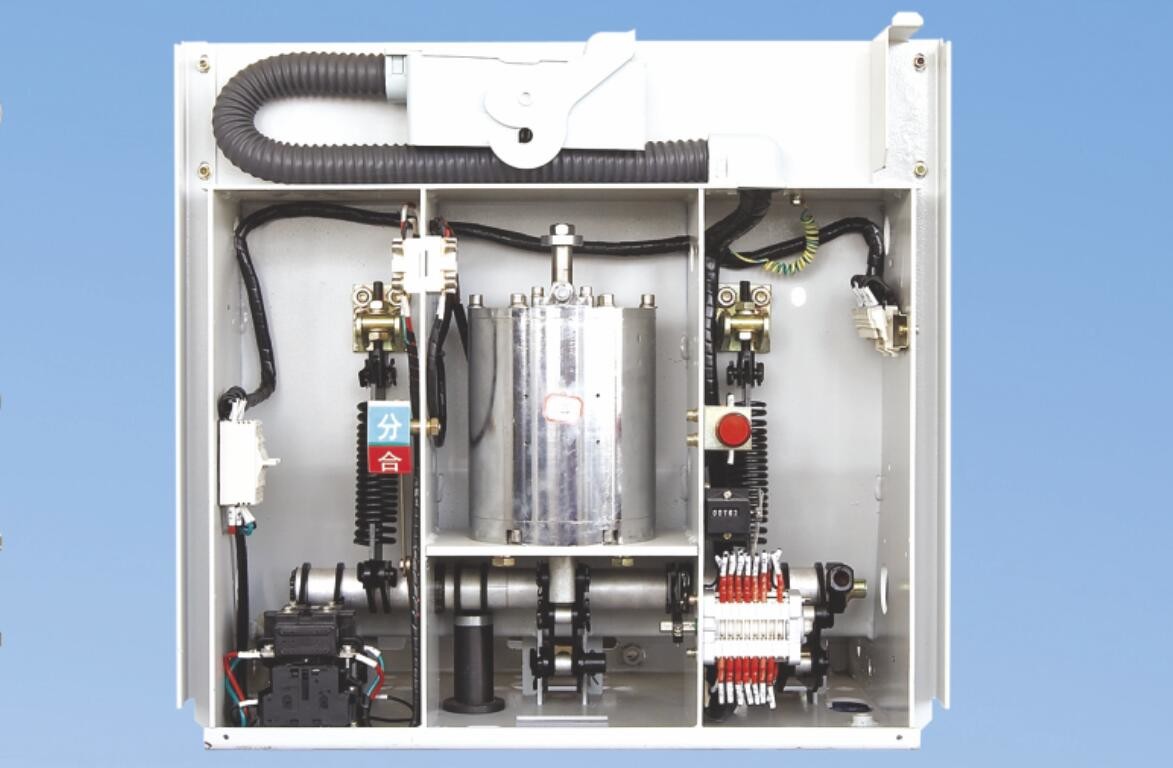

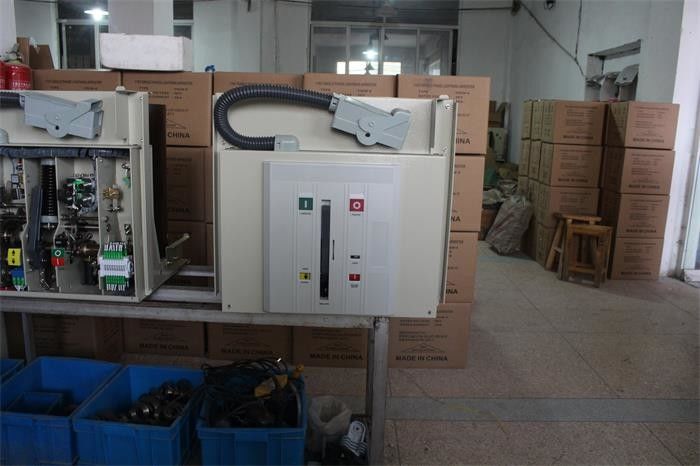

wysokonapięciowy wyłącznik próżniowy 12KV VS1-12 typu VCB ZN63
wysokonapięciowy wyłącznik próżniowy 12KV typu stałego ZN63 VS1-12
VS1 indoor high-voltage alternating-current vacuum circuit breaker has a frequency of 50Hz and a rated voltage of 12kv. Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego VS1 ma częstotliwość 50 Hz i napięcie znamionowe 12 kv. It applies to the electrical equipement control and protection in industrial and mining enterprises, power plants and substation, particularly to the places needing frequent operation. Dotyczy to kontroli i ochrony urządzeń elektrycznych w przedsiębiorstwach przemysłowych i górniczych, elektrowniach i podstacji, szczególnie w miejscach wymagających częstej pracy. It can be fixed in a switch cabinet or installed on a handcart. Można go zamocować w szafce rozdzielczej lub zainstalować na wózku.
Dzięki stabilnej wydajności i wygodnej instalacji jest najlepszym wyborem do sterowania i ochrony wysokonapięciowych systemów przesyłowych i rozdzielczych mocy.
| Pozycja | Opis | Jednostka | Dane | |
| 1 | Napięcie znamionowe | KV | 12 | |
| Częstotliwość znamionowa | Hz | 50/60 | ||
| 3) | Prąd znamionowy | ZA | 630 A | |
| 4 | Znamionowy prąd zwarciowy zwarciowy | kA | 20,25,31,5 | |
| 5 | Znamionowy prąd zwarciowy (wartość szczytowa) | kA | 50,63,80,100 | |
| 6 | Prąd znamionowy krótkotrwały wytrzymywany | kA | 20,25,31,5 | |
| 7 | Znamionowy prąd wytrzymywany (wartość szczytowa) | 50,63,80,100 | ||
| 8 |
Oceniono Izolacja poziom |
Napięcie częstotliwości zasilania (podczas utraty obwodu) | KV | Dreaker 42 |
| Udarowe napięcie wytrzymywane (podczas utraty obwodu) | Dreaker 75 | |||
| 9 | Znamionowa sekwencja działania | OC-0.3s-CO-180S-CO | ||
| 11 | Znamionowy czas trwania zwarcia | s | 4 | |
| 12 | Czasy zerwania przy znamionowym prądzie zwarciowym | Czasy | 30 | |
| 13 | Życie mechaniczne | Czasy | 10000 | |
| 14 | Waga | kg | 100 | |
