WADA WYŁĄCZNIKA UKŁADU PRÓŻNIOWEGO
Wymagania wysokiej technologii produkcji przerywaczy próżniowych.
Potrzebuje dodatkowych tłumików przepięć do przerywania niskich prądów magnesujących w pewnym zakresie.
Utrata próżni z powodu uszkodzenia lub awarii transportu powoduje, że cały przerywacz jest bezużyteczny i nie można go naprawić na miejscu.

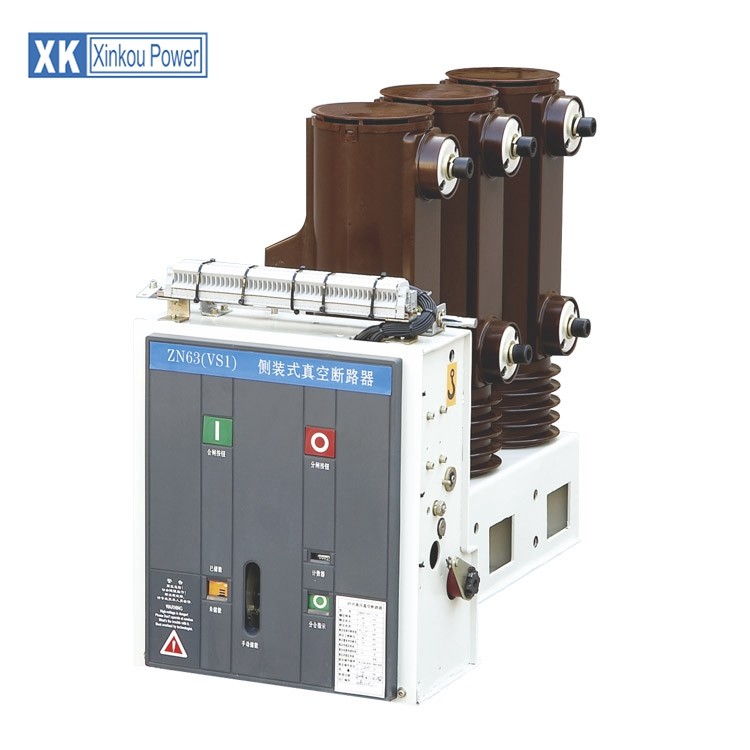

ZASTOSOWANIA WYŁĄCZNIKA PRÓŻNIOWEGO
Ze względu na krótką przerwę i doskonałe odzyskiwanie wyłącznika próżniowego są one bardzo przydatne jako przełączniki o bardzo dużej prędkości w wielu aplikacjach przemysłowych.
Gdy napięcie jest wysokie, a prąd, który ma zostać przerwany, jest niski, wyłączniki te mają wyraźną przewagę nad innymi wyłącznikami.
W przypadku niskich zdolności przerywających uszkodzenia koszt jest niski w porównaniu do innych urządzeń przerywających.
Ze względu na najmniejsze wymagania konserwacyjne, wyłączniki te są bardzo odpowiednie dla systemu, który wymaga napięcia od 11 do 33 kV
| Pozycja | Jednostka | Dane | |||
| Napięcie znamionowe | KV | 12 | |||
| Maksymalne napięcie robocze | KV | 12 | |||
| Prąd znamionowy | ZA | 630-1250 | 630–1600 | 630–1600 | |
| Znamionowy prąd zwarciowy zwarciowy | KA | 20 | 25 | 31,5 | |
| Znamionowy prąd zwarciowy | KA | 50 | 63 | 80 | |
| Znamionowy szczytowy prąd wytrzymywany | KA | 50 | 63 | 80 | |
| Znamionowy prąd zwarciowy 4S | KA | 20 | 25 | 31,5 | |
| Znamionowy poziom izolacji | 1min Częstotliwość napięcia wytrzymuje napięcie | KV | 42 (złamanie 48) | ||
| lmpulse wytrzymuje napięcie | KV | 75 (złamanie 84) | |||
| Znamionowe czasy zadziałania prądu zwarciowego | Czasy | 50 | |||
| Znamionowe napięcie robocze mechanizmu zamykającego (DC) | V. | AC, DC 110,220 | |||
| Znamionowe napięcie otwarcia mechanizmu roboczego (DC) | V. | AC, DC 110,220 | |||
| Odległość otwarcia styku | mm | 11 ± 1 | |||
| Przelot (długość docisku sprężyny stykowej) | mm | 3,5 ± 0,5 | |||
| Różnica czasu zamknięcia / otwarcia pomiędzy trzema fazami | SM | ≤2) | |||
| Kontakt czas odrzuceń zamknięcia | SM | ≤2) | |||
| Średnia prędkość otwierania | m / s | 0,9–1,2 | |||
| Średnia prędkość zamykania | m / s | 0,5-0,8 | |||
| Czas wyzwolenia | Maksymalne napięcie robocze | S. | ≤0,05 | ||
| Minimalne napięcie robocze | S. | ≤0,08 | |||
| Czas zamknięcia | S. | 0,1 | |||
| Rezystancja obwodu głównego każdej fazy | 630 ≤50 | 1250 ≤45 | 1600 ≤ 40 | ||
| Dozwolona zużyta grubość kontaktów | mm | 3) | |||
![]()
