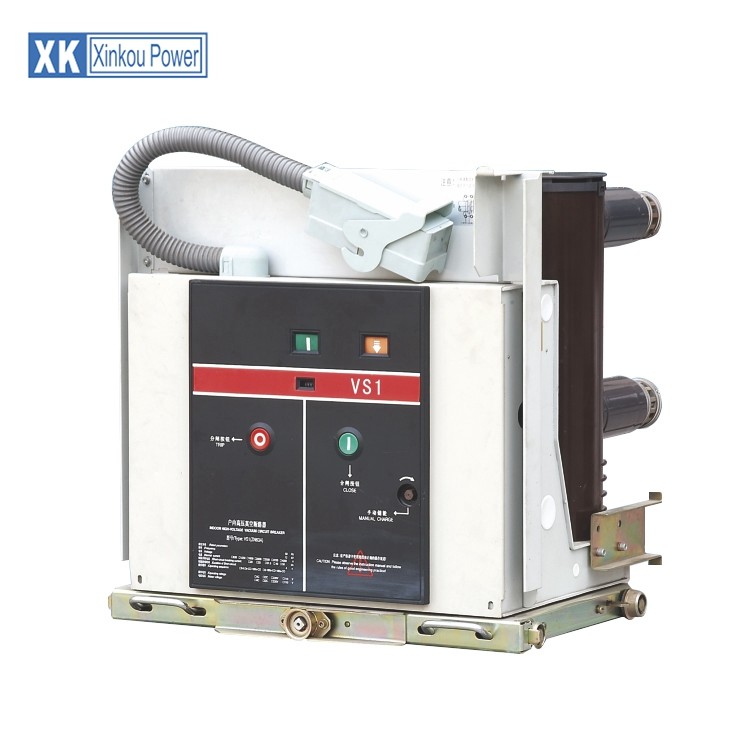

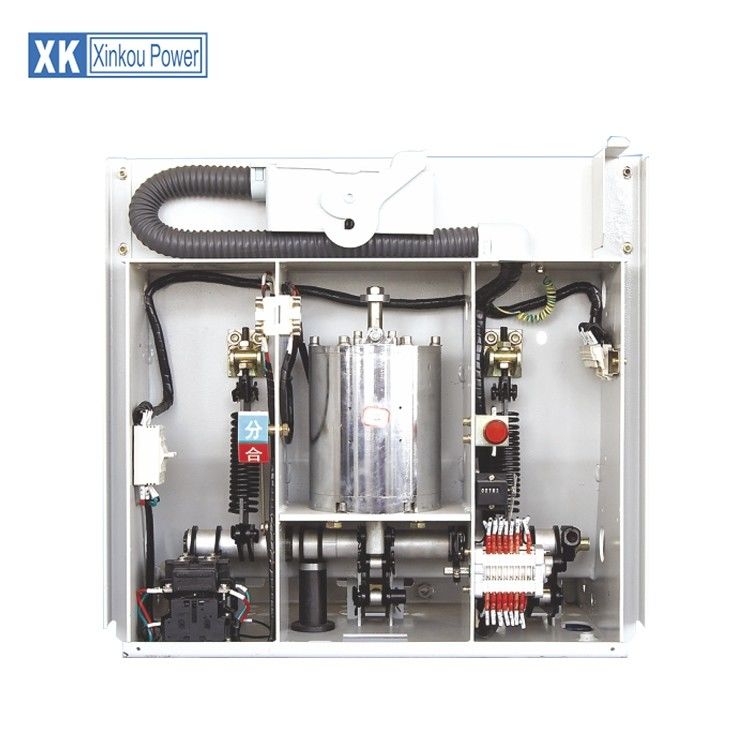

12KV 50HZ Hv Vacuum Circuit Breaker Permanent Magnetic Mechanism Three Phase

Stabilność łuku próżniowego:

In a 50 Hz ac circuit the current passes through zero value 100 times in a second (ie, once every 10 ms). W obwodzie prądu przemiennego 50 Hz prąd przepływa przez wartość zerową 100 razy w ciągu sekundy (tj. Raz na 10 ms). It is desirable that the current is interrupted when it is passing through zero value, otherwise overvoltage will be induced due to current chopping. Pożądane jest, aby prąd był przerywany, gdy przechodzi on przez wartość zerową, w przeciwnym razie nastąpi przepięcie z powodu odcięcia prądu. Therefore, for successful arc interruption it is necessary that the arc be stable for half-cycle duration and particularly that it continues to exist at currents approaching zero. Dlatego dla pomyślnego przerwania łuku konieczne jest, aby łuk był stabilny przez czas trwania półcyklu, a zwłaszcza, aby nadal istniał przy prądach zbliżających się do zera.

Stwierdzono, że stabilność łuku zależy od:

(i) Materiał kontaktowy i jego prężność par oraz

(ii) Parametry obwodu, takie jak napięcie, prąd, pojemność i indukcyjność.

In low current circuits most of the evaporation takes place at discrete points, called the cathode spots, while at higher currents the evaporation takes place from cathode and anode spots. W obwodach niskoprądowych większość parowania zachodzi w dyskretnych punktach, zwanych punktami katodowymi, natomiast przy wyższych prądach parowanie odbywa się z miejsc katodowych i anodowych. In addition to these sources gas is added to the enclosure of the contacts when it is stripped from other parts of the enclosure because of high temperature and impinging metal vapour. Oprócz tych źródeł do obudowy styków dodaje się gaz, gdy jest on usuwany z innych części obudowy z powodu wysokiej temperatury i uderzającej pary metalowej.

Vapour pressure and arc stability are found to be interrelated. Stwierdzono, że ciśnienie pary i stabilność łuku są ze sobą powiązane. The higher the vapour pressure at lower temperature, the better is the stability of the arc ie, the longer the life time of the arc. Im wyższe ciśnienie pary w niższej temperaturze, tym lepsza jest stabilność łuku, tj. Im dłuższy jest czas życia łuku. There are certain metals like Zn, Bi, which provide such characteristics and are better electrode materials for vacuum circuit breakers. Istnieją pewne metale, takie jak Zn, Bi, które zapewniają takie cechy i są lepszymi materiałami na elektrody do wyłączników próżniowych. Besides the vapour pressure, the thermal conductivity of the metal also affects the current chopping level. Oprócz prężności pary przewodność cieplna metalu wpływa również na aktualny poziom cięcia.

A good heat conducting metal will cool very rapidly and its contact surface temperature will fall. Dobry metal przewodzący ciepło bardzo szybko ostygnie, a temperatura jego powierzchni kontaktowej spadnie. This will reduce the evaporation rate and the arc will be chopped because of insufficient vapour. Zmniejszy to szybkość parowania i łuk zostanie rozdrobniony z powodu niewystarczającej ilości pary. On the other hand, a bad heat conductor will maintain its temperature and vaporization for a longer time and the arc will be more stable. Z drugiej strony zły przewodnik ciepła utrzyma swoją temperaturę i odparowanie przez dłuższy czas, a łuk będzie bardziej stabilny.

Shunting the contacts with different values of capacitance reduces the average life time of the arc. Przesunięcie styków o różnych wartościach pojemności zmniejsza średni czas życia łuku. The higher the value of the capacitance, the lower is the average life time of the arc. Im wyższa wartość pojemności, tym niższy jest średni czas życia łuku. An inductance in series, on the other hand increases the lifetime of the arc. Z kolei indukcyjność szeregowa wydłuża żywotność łuku. Similarly, higher the system operating voltage, longer is the duration of the arc. Podobnie, im wyższe napięcie robocze systemu, tym dłuższy jest czas trwania łuku. This is because more restoring voltage is available to keep the arc alive. Jest tak, ponieważ dostępnych jest więcej napięcia przywracającego, aby utrzymać łuk przy życiu.
