| Miejsce pochodzenia: | Zhejiang, Chiny |
|---|---|
| Nazwa handlowa: | XK |
| Orzecznictwo: | ISO9001 / GB / IEC |
| Numer modelu: | ZN63-12 / 630A |
| Minimalne zamówienie: | > = 1 sztuk |
| Cena: | Negotiation |
| Szczegóły pakowania: | EKSPORTOWANIE PAKOWANIA |
| Możliwość Supply: | 100 sztuk / sztuk miesięcznie |
| Standard: | IEC | Prąd znamionowy: | 630A, 1250A, 1600A |
|---|---|---|---|
| Napięcie znamionowe: | 12KV | Życie mechaniczne: | 10000 |
| Stosowanie: | RING UNIT CARBINET | Port: | NINGBO |

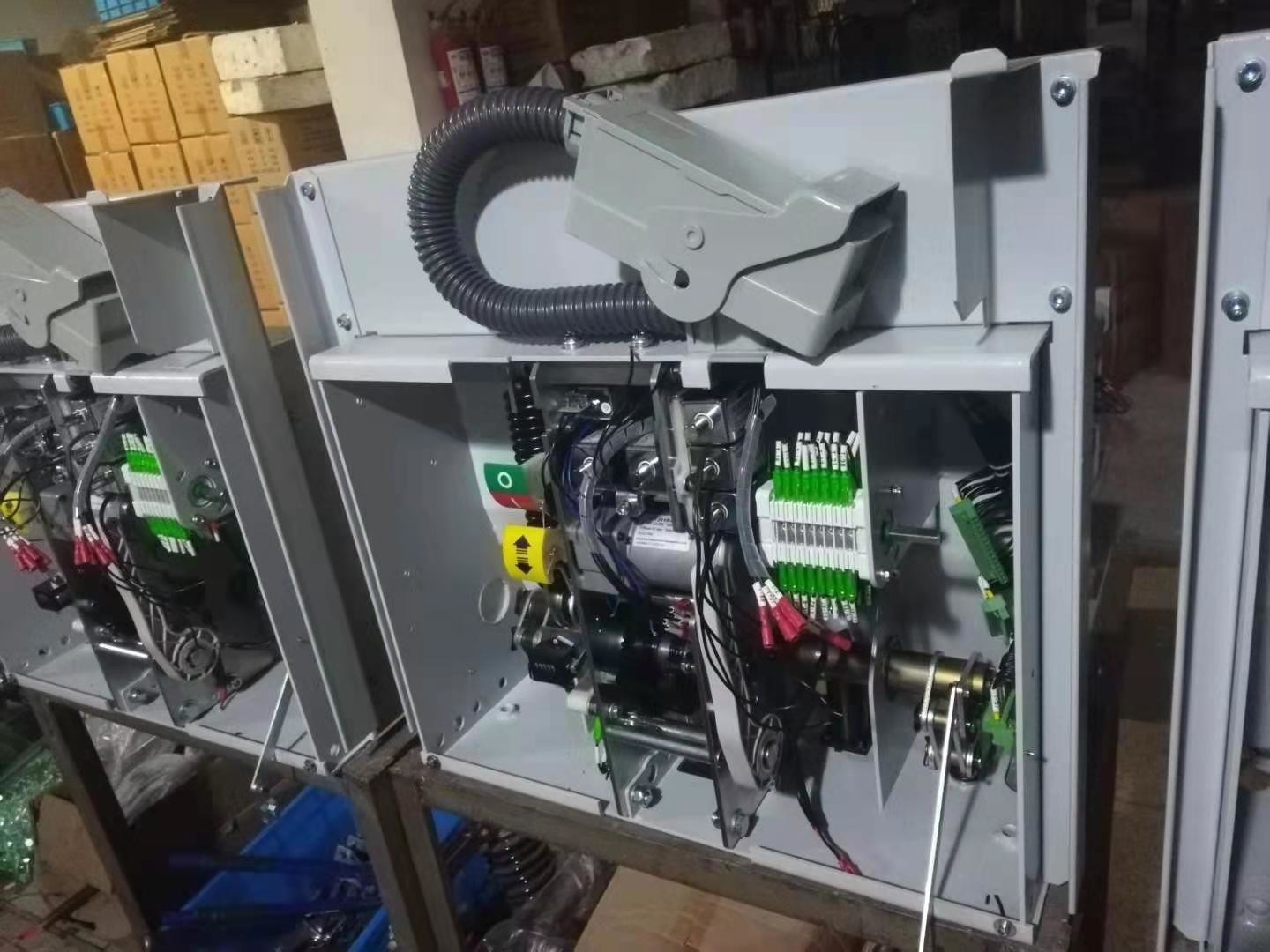

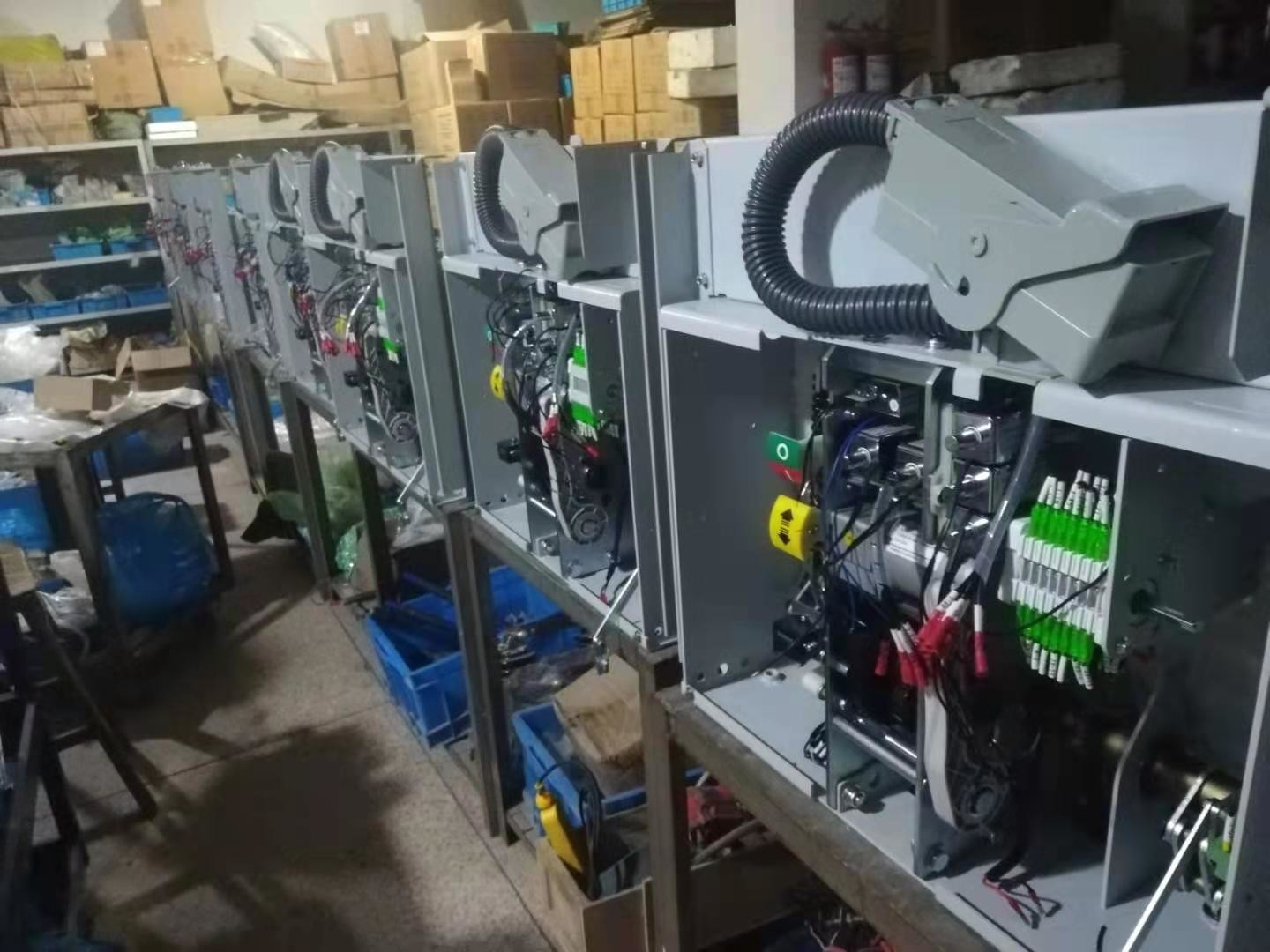

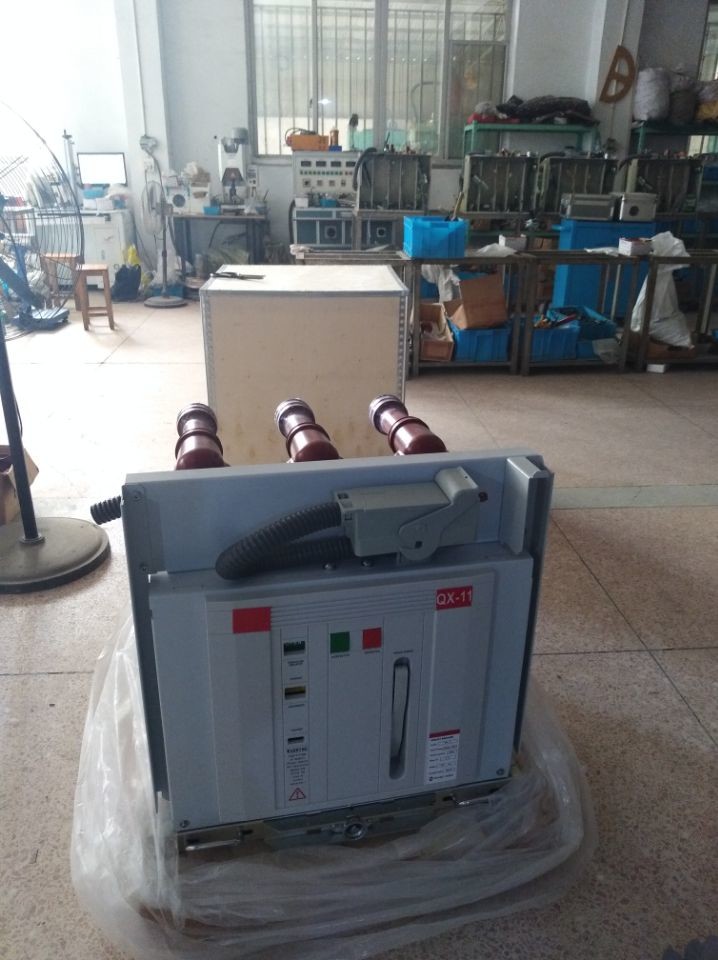

| High Light: | Wyłącznik próżniowy 630A,wyłącznik próżniowy mechanizmu,wyłącznik próżniowy z przerwaniem łuku |
||
| Pozycja | Jednostka | Dane | ||||
| Napięcie znamionowe | KV | 12 | ||||
| Częstotliwość znamionowa | HZ | 50 | ||||
| Znamionowy poziom izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania | KV | 42 (złamanie 48) | |||
| Szczytowy impuls piorunowy Napięcie wytrzymywane | KV | 75 (złamanie 84) | ||||
| Znamionowy prąd zerwania | KA | 20 | 25 | 31,5 | 40 | |
| Prąd znamionowy | ZA | 630 | 630 | 1250 1600 | 1250 1600 | |
| 1250 | 1250 | 2000 2500 | 2000 2500 | |||
| Znamionowy krótkotrwały prąd wytrzymywany | KA |
20
|
25
|
31,5
|
40
|
|
| Znamionowy prąd szczytowy wytrzymywany | KA |
50
|
63
|
80
|
100
|
|
| Znamionowy prąd wyłączalny zwarciowy | KA |
50
|
63
|
80
|
100
|
|
| Znamionowy czas ciągły pod prądem zwarciowym | S | 4 | ||||
| Napięcie wytrzymywane o częstotliwości zasilania wtórnego | V | 2000V | ||||
Stabilność łuku próżniowego:
W obwodzie prądu przemiennego 50 Hz prąd przepływa przez wartość zero 100 razy na sekundę (tj. raz na 10 ms).Pożądane jest, aby prąd był przerywany, gdy przechodzi przez wartość zerową, w przeciwnym razie indukowane zostanie przepięcie z powodu przerywania prądu.Dlatego dla pomyślnego przerwania łuku konieczne jest, aby łuk był stabilny przez czas trwania połowy cyklu, a zwłaszcza aby nadal istniał przy prądach zbliżających się do zera.
Stwierdzono, że stabilność łuku zależy od:
(i) Materiał stykowy i jego prężność par oraz
(ii) Parametry obwodu, takie jak napięcie, prąd, pojemność i indukcyjność.
W obwodach niskoprądowych większość parowania odbywa się w punktach dyskretnych, zwanych punktami katodowymi, podczas gdy przy wyższych prądach parowanie odbywa się z punktów katodowych i anodowych.Oprócz tych źródeł do obudowy styków dodawany jest gaz, gdy jest on zdejmowany z innych części obudowy z powodu wysokiej temperatury i uderzających oparów metalu.
Stwierdzono, że ciśnienie pary i stabilność łuku są ze sobą powiązane.Im wyższa prężność pary w niższej temperaturze, tym lepsza jest stabilność łuku, czyli dłuższa żywotność łuku.Istnieją pewne metale, takie jak Zn, Bi, które zapewniają takie właściwości i są lepszymi materiałami elektrodowymi do wyłączników próżniowych.Oprócz prężności pary przewodność cieplna metalu wpływa również na aktualny poziom rozdrabniania.
Dobry metal przewodzący ciepło ostygnie bardzo szybko i temperatura jego powierzchni styku spadnie.Zmniejszy to szybkość parowania, a łuk zostanie posiekany z powodu niewystarczającej ilości pary.Z drugiej strony, zły przewodnik cieplny dłużej utrzyma swoją temperaturę i odparowanie, a łuk będzie bardziej stabilny.
Bocznikowanie styków o różnych wartościach pojemności skraca średni czas życia łuku.Im wyższa wartość pojemności, tym krótszy jest średni czas życia łuku.Z drugiej strony indukcyjność szeregowa zwiększa żywotność łuku.Podobnie im wyższe napięcie pracy układu, tym dłuższy jest czas trwania łuku.Dzieje się tak, ponieważ dostępne jest większe napięcie przywracające, aby utrzymać łuk przy życiu.
